电动内螺纹球阀 | CHQ911F

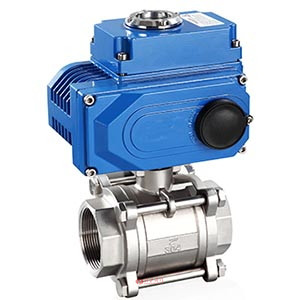

电动内螺纹球阀 产品图片

电动内螺纹球阀 产品说明
电动内螺纹球阀是一种转角90°的旋转类球阀,电动三片式内螺纹球阀连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~150℃(密封圈为聚四氟乙烯)或-29~250℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

电动内螺纹球阀 性能参数
公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三片式精铸阀体、二片是精铸阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1
配置执行机构 可配HQ、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4~20mA模拟量信号控制)
电动内螺纹球阀 材质说明
连接方式 内螺纹连接 对焊连接
零件名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增强聚四氟乙烯、对位聚苯
适用工况 适用介质 水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐
蚀介质
水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐蚀介质
适用温度 -29~180°C(增强聚四氟乙烯)、-29~300°C(对位聚苯)

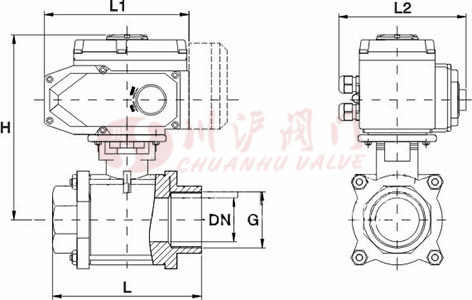

电动内螺纹球阀 结构尺寸图

电动内螺纹球阀结构图

电动内螺纹球阀 连接尺寸
主要外形尺寸-PN16~64(16~64bar)
公称通径
DN
尺寸mm 执行器选配
L L1 L2 H G
10 63 165 150 215 1/4 CHV-005 CHQ-010
12 63 165 150 218 3/8 CHV-005 CHQ-010
15 65 165 150 223 1/2 CHV-005 CHQ-010
20 75 165 150 230 3/4 CHV-005 CHQ-010
25 82 165 150 190 1 CHV-010 CHQ-010
32 96 165 150 195 11/4 CHV-010 CHQ-010
40 105 190 170 210 11/2 CHV-020 CHQ-015
50 126 190 170 220 2 CHV-020 CHQ-015
65 166 190 170 235 21/2 CHV-040 CHQ-020
80 192 270 220 280 3 CHV-060 CHQ-030
100 252 270 220 295 4 CHV-080 CHQ-040

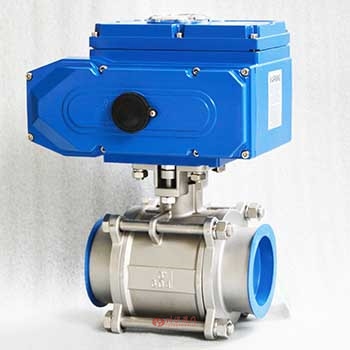

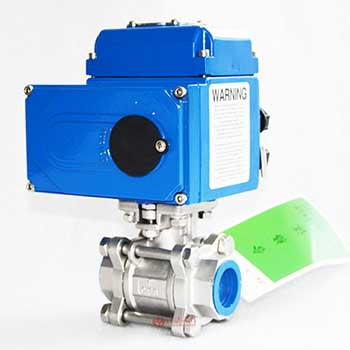

电动内螺纹球阀 图片

电动内螺纹球阀图片 电动内螺纹球阀图片
