电动V型调节球阀 | CHVQ940F

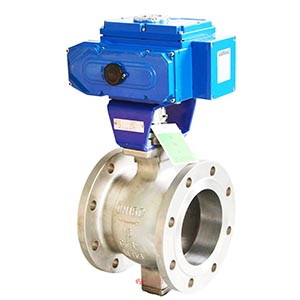

电动V型调节球阀图片

电动V型调节球阀 产品说明
电动V型调节球阀阀芯上开有V型切口,与硬密封阀座相对转动产生剪切力,可将限位切断,防止卡死。具有流通能力大,调节精度高,可调比大,密封性能好等特点。特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节。广泛应用于造纸业,制糖、石油、化工、冶金等工业自动控制系统中。
球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

电动V型调节球阀 技术参数
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力 PN1.6、2.5、4.0、6.4MPa
强度试验 2.4~9.6MPa
密封试验 1.76~7.0MPa
流量特性 近似等百分比、直线特性
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度) 8.5~30 36~60
可调节比 250:1 300:1
基本误差 全行程的≤±2%
回差 全行程的≤±2%
死区 全行程的≤0.8%
输入信号 4~20mA DC
输出信号 4~20mA DC
电动V型调节球阀 连接尺寸
公称通径mm DN15-DN300
材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯
填料 聚四氟乙烯 柔性石墨
适用 工况 适用介质 蒸汽、水、油品 醋酸类
适用温度 -28℃ - 300℃
电动V型调节球阀 结构尺寸图

电动V型调节球阀结构图

电动V型调节球阀 连接尺寸
公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L 102 105 114 124 143 165 194 213 229 243 297 338
L1 62 62 62 75 80 100 115 130 160 200 240 334
H 60 60 65 95 105 120 140 155 165 205 240 270
H1 277 285 305 364 379 389 402 426 453 473 540 590
A 157 208 208 208 256 256 256 256 256 256 380 380
PN1.6MPa法兰尺寸
D 115 140 150 165 185 200 220 250 285 340 405 460
D1 85 100 110 125 145 160 180 210 240 295 355 410
D2 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法兰尺寸
D 115 140 150 165 185 200 235 270 300 360 425 485
D1 85 100 110 125 145 160 190 220 250 310 370 430
D2 65 76 84 99 118 132 156 184 211 274 330 389
n-φd 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
电动V型调节球阀图片

电动V型调节球阀图片 电动V型调节球阀图片
