电动偏心半球阀 | CHPQ940F

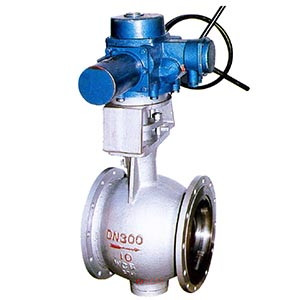

电动偏心半球阀图片

电动偏心球阀 产品说明
电动偏心球阀执行器采用一体化设计,球阀采用板簧加载的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。电动偏心半球阀V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大,压力损失小。电动偏心半球阀结构紧凑,通用性强,流量特性为近似等百分比,可调范围大,最大可调比为100:1。电动偏心半球阀V型球阀适用150~600LB、PN1.6~6.4MPa,工作温度≤300℃的各种管路上(高温定制),用于调节节管路中介质的压力及流量,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。

电动偏心球阀 技术参数
公称压力MPa 1.0 1.6 2.5 4.0
阀门强度试验压力MPa 1.5 2.4 3.8 6.0
阀门密封试验压力MPa 1.1 1.8 2.8 4.5
适用温度℃ ≤425℃ ≤325℃常温
主要材质 铸钢、不锈钢
适用介质 煤粉、煤灰、含尘、气体
法兰标准 JB/T82.1-94
阀门结构长度标准 GB12221-89
电动偏心半球阀 连接尺寸
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

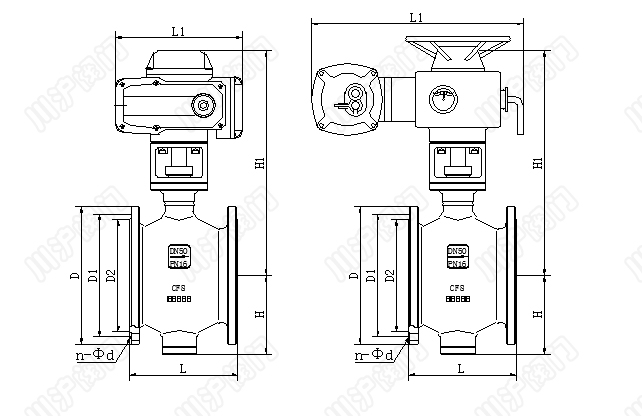

电动偏心球阀 结构尺寸图

电动偏心半球阀 结构图

电动偏心半球阀 连接尺寸
公称通径DN L L1 D D1 D2 b n-Φd H H1
PN0.6MPa (6bar)
32 180 357 120 90 69 16 4-14 65 450
40 200 357 130 100 78 16 4-14 75 460
50 250 357 140 110 88 16 4-14 90 480
65 270 357 160 130 108 16 4-14 105 500
80 280 367 190 150 124 18 4-18 120 520
100 300 367 210 170 144 18 4-18 135 630
125 325 367 240 200 174 18 8-18 155 650
150 350 367 265 225 199 20 8-18 175 680
200 400 555 320 280 254 22 8-18 210 770
250 533 555 375 335 309 24 12-18 260 820
300 610 691 440 395 363 24 12-22 300 840
350 686 733 490 445 413 24 12-22 340 1090
400 838 733 540 495 463 24 16-22 400 1205
450 864 938 595 550 518 24 16-22 430 1220
500 914 938 645 600 568 26 20-22 455 1270
600 1067 1066 755 705 667 30 20-26 560 1400
700 1250 1066 860 810 772 26 24-26 630 1460
800 1370 1191 975 920 878 26 24-30 690 1520
900 1490 1191 1075 1020 978 26 24-30 770 1580
1000 1680 1255 1175 1120 1078 26 28-30 880 1830
1200 1750 1255 1405 1340 1295 28 32-33 970 1910
1400 1880 1255 1630 1560 1510 32 36-36 1095 2020
PN1.0MPa (10bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 270 357 185 145 118 20 4-18 105 500
80 280 367 200 160 132 20 8-18 120 520
100 300 367 220 180 156 22 8-18 135 630
125 325 367 250 210 184 22 8-18 155 650
150 350 367 285 240 211 24 8-22 175 680
200 400 555 340 295 266 24 8-22 210 770
250 533 555 395 350 319 26 12-22 260 820
300 610 691 445 400 370 26 12-22 300 840
350 686 733 505 460 429 26 16-22 340 1090
400 838 733 565 515 480 26 16-26 400 1205
450 864 938 615 565 530 28 20-26 430 1220
500 914 938 670 620 582 28 20-26 455 1270
600 1067 1066 780 725 682 34 20-30 560 1400
700 1250 1066 895 840 794 34 24-30 630 1460
800 1370 1191 1015 950 901 36 24-33 690 1520
900 1490 1191 1115 1050 1001 38 28-33 770 1580
1000 1680 1255 1230 1160 1112 38 28-36 880 1830
1200 1750 1255 1455 1380 1328 44 32-39 970 1910
1400 1880 1255 16754 1590 1530 48 36-42 1095 2020
PN1.6MPa (16bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 270 357 185 145 118 20 4-18 105 500
80 280 367 200 160 132 20 8-18 120 520
100 300 367 220 180 156 22 8-18 135 630
125 325 367 250 210 184 22 8-18 155 650
150 350 367 285 240 211 24 8-22 175 680
200 400 555 340 295 266 24 12-22 210 770
250 533 555 405 355 319 26 12-26 260 820
300 610 691 460 410 370 28 12-26 300 840
350 686 733 520 470 429 30 16-26 340 1090
400 838 733 580 525 480 32 16-30 400 1205
450 864 938 640 585 548 40 20-30 4, 30 1220
500 914 938 715 650 609 44 20-33 455 1270
600 1067 1066 840 770 720 54 20-36 560 1400
700 1250 1066 910 840 794 40 24-36 630 1460
800 1370 1191 1025 950 901 42 24-39 690 1520
900 1490 1191 1125 1050 1001 44 28-39 770 1580
1000 1680 1255 1255 1170 1112 46 28-42 880 1830
PN2.5MPa (25bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 290 357 185 145 118 22 8-18 105 500
80 310 367 200 160 132 24 8-18 120 520
100 350 367 235 190 156 24 8-22 135 630
125 381 555 270 220 184 26 8-26 155 650
150 403 555 300 250 211 28 8-26 175 680
200 419 555 360 310 274 30 12-26 210 770
250 568 691 425 370 330 32 12-30 260 880
300 648 705 485 430 389 34 16-30 300 980
350 762 733 555 490 448 38 16-33 340 1090
400 838 938 620 550 503 40 16-36 400 1165
450 914 938 670 600 548 46 20-36 430 1220
500 991 938 730 660 609 48 20-36 455 1270
600 1143 1066 845 770 720 58 20-39 560 1400
