电动调节球阀 | CHQ941F

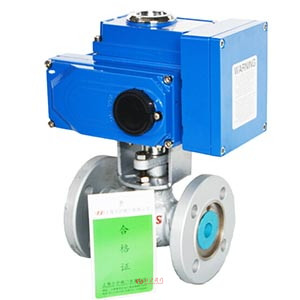

电动调节球阀图片

电动调节球阀 产品说明
电动调节球阀是部分旋转类球阀,旋转90°即可全关全开,控制信号4-20mA,反馈信号4-20mA。与相同规格的闸阀和截止阀比较,球阀体积小、重量轻、功能强大、可靠性高、便于管道安装等。密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长。阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。电动球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

电动调节球阀 性能参数
公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6、2.5、4.0、6.4、10.0MPa
泄漏量 软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式 法兰、焊接、螺纹
流量特性 快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
基本误差 ±1%
死区 ≤1%
回差 ≤1%
适用温度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
电动调节球阀 材质说明
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

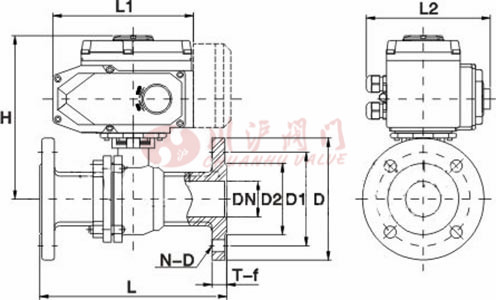

电动调节球阀 结构尺寸图

电动调节球阀结构图

电动调节球阀 连接尺寸
公称直径 连接尺寸
L D D2 D1 B H L1 Z-d
15 130 95 65 45 14 176 161 4-14
20 140 105 75 55 14 180 161 4-14
25 150 115 85 65 14 182 161 4-14
32 165 135 100 78 16 188 161 4-14
40 180 145 110 85 16 198 161 4-18
50 200 160 125 100 16 198 161 4-18
65 200 180 145 120 18 222 188 4-18
80 250 195 160 135 20 237 188 8-18
100 280 215 180 155 20 281 268 8-18
125 320 245 210 185 22 300 268 8-18
150 360 280 240 210 24 300 268 8-23
200 400 335 295 265 26 368 268 12-23
250 533 405 335 320 30 418 268 12-25

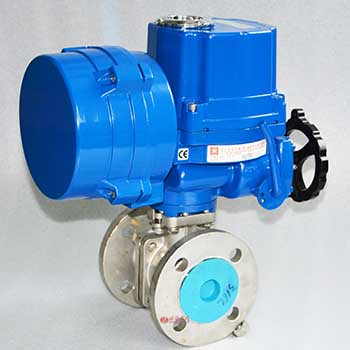

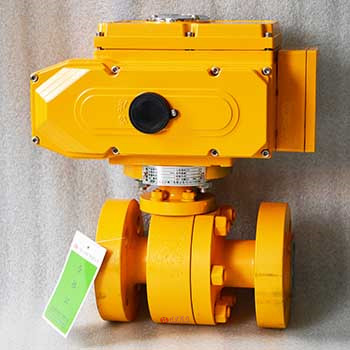

电动调节球阀 图片

电动调节球阀图片 电动调节球阀图片
