电动三通内螺纹球阀 | CHQ914(5)F

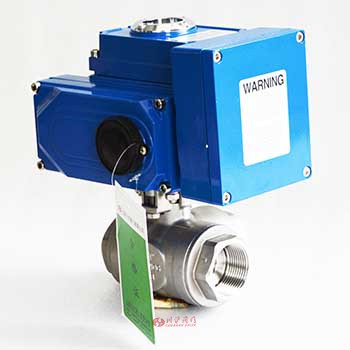

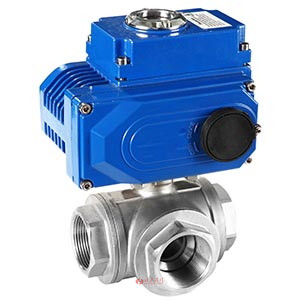

电动三通内螺纹球阀图片

电动三通内螺纹球阀产品说明

电动三通内螺纹球阀是由三通内螺纹球阀和电动执行器组成，有三通L型和三通T型之分，具体流向参考下图的流向示意图，球芯有L型有三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。电动三通内螺纹球阀，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。

电动三通内螺纹球阀性能参数

公称通径DN(mm)	10	15	20	25	32	40	50	65	80	100
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa
阀体形式	三段式分体式阀体
连接形式	螺纹式、焊接式
阀芯形式	"O"型球形阀芯
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1
配置执行机构	可配CHV、CHQ等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

电动三通内螺纹球阀材质说明

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

电动三通内螺纹球阀流向图

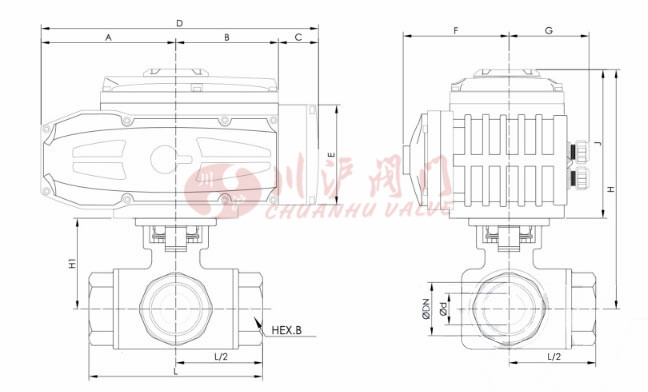

电动三通内螺纹球阀结构尺寸图

电动三通内螺纹球阀结构图

电动三通内螺纹球阀连接尺寸

通径		L	L/2	0d	HI	H	A	B	C	D	E	F	G	J	HEX.B
DN08	1/4"	79	39.5	11	42	167	89	72	45	206	114	57	82	125	27
DN10	3/8"	79	39.5	11	42	167	89	72	45	206	114	57	82	125	27
DN15	1/2"	79	39.5	11	42	167	89	72	45	206	114	57	82	125	27
DN20	3/4"	88	44	15	49	174	89	72	45	206	114	57	82	125	34
DN25	1"	108	54	20	59.5	184.5	89	72	45	206	114	57	82	125	41
DN32	1 1/4"	124	62	25	63	188	89	72	45	206	114	57	82	125	50
DN40	1 1/2"	135	67.5	32	73.5	199.5	109	80	45	234	114	67	85	126	56
DN50	2"	164	82	40	82.8	208.8	109	80	45	234	114	67	85	126	70

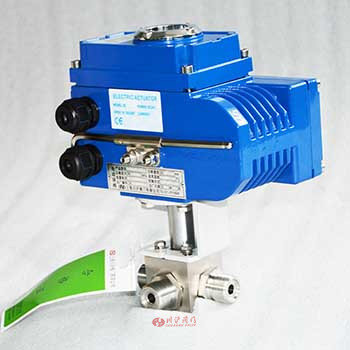

电动三通内螺纹球阀图片
