电动高压内螺纹球阀 | CHQ911N

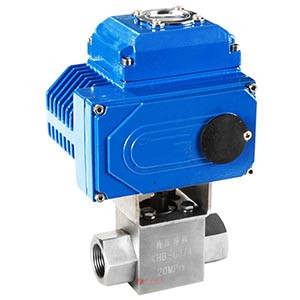

电动高压内螺纹球阀图片

电动高压内螺纹球阀 产品说明
电动高压内螺纹球阀是由高压锻造阀体和电动执行器组成,输入AC220V或者AC380V或者DC24V电源即可进行开关量的操作,也可以内置伺服模块,输入控制信号4-20mA或者DC1-5V和单相电源即可控制调节量的操作,可控制阀门任意位置的启闭。电动高压内螺纹球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

电动高压内螺纹球阀 材质
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
电动高压内螺纹球阀 技术参数
公称通径 DN(mm) DN6 ~ 50
允许压差(MPa) ≤公称压力
阀体形式 三分体式锻造阀体
公称压力 PN16.0、25.0、32.0、42.0 MPa;ANSI 150、300、600、900、1500、2500LB
连接形式

螺纹式(外螺纹、内螺纹)

密封填料 尼龙、V型聚四氟乙烯填料等
阀芯形式 O型球体阀芯
流量特性 近似快开特性
动作范围 0~90°、0~360°
泄露量Q 软密封:零泄漏
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1
配置执行机构 可配CHV、CHQ等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
电动高压内螺纹球阀 性能指标
公称通径DN(mm) DN15-300
公称压力 PN(MPa) 10.0 16.0 25.0 32.0 42.0
试验压力 强度试验 15.0 24.0 37.5 48.0 63.0
密封试验 11.0 17.6 27.5 35.2 46.2
低压气密试验 0.5~0.7
适用介质 天然气、水、油、蒸气、硝酸类(温度≤130℃)、醋酸类(温度≤200℃)
电动高压内螺纹球阀 结构图

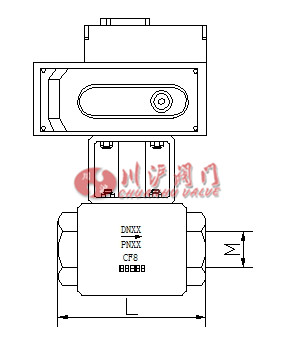

电动高压内螺纹球阀结构图

电动高压内螺纹球阀 安装尺寸
公称通径 6 8 10 15 20 25 32 40 50
L 72 72 78 86 108 116 136 148 180
M M14X1.5 M14X1.5 M18X1.5 M22X1.5 M27X2 M33X2 M42X2 M48X2 M64X2
电动高压内螺纹球阀 图片

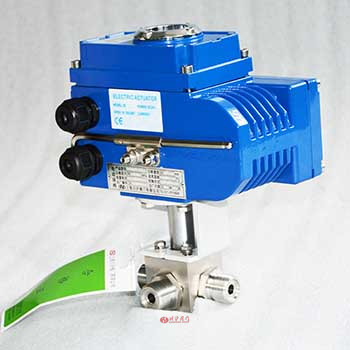

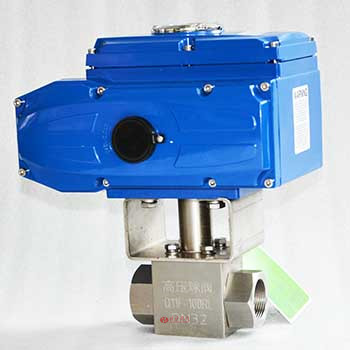

电动高压内螺纹球阀图片
