CWX电动微型球阀 | CWX

CWX电动微型球阀图片

CWX电动微型球阀 产品说明

CWX电动微型球阀主要用于供热采暖、暖通空调水系统的通断控制。电动二通、三通球阀由电动驱动器和阀体二部分组成,驱动器采用集成芯片,在突然断电时能自动打开阀门,使用户在特殊情况下不会因停电而停暖,输暖管路也不会因停电而冻坏。

CWX电动微型球阀 性能参数
适配阀门 DN8 ~ DN32
驱动机构 金属齿轮传动
输出力矩 6NM
电机功率 MAX 5W
选配控制 CR01\CR02\CR02+\CR03\CR03T\CR03A\CR04\CR05\CR06
工作电流 MAX100mA
介质温度 0-90度
出线数 2线、3线、5线
防护等级 IP65
阀体材质 黄铜(DN8 ~ DN32)
不锈钢(DN15~32)

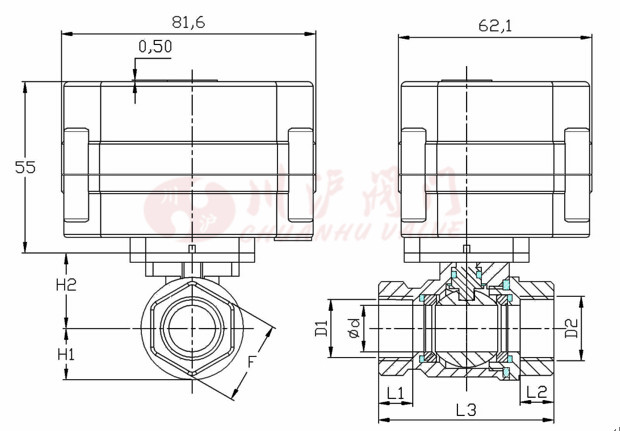

CWX电动微型球阀 安装尺寸

CWX电动微型球阀安装尺寸

CWX电动微型球阀 接线图

CWX电动微型球阀接线图

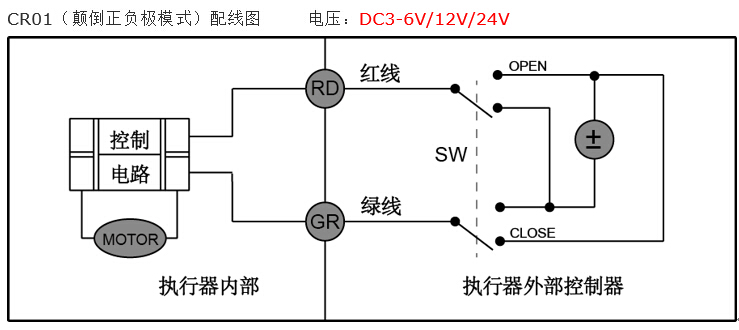

1.SW与OPEN相连,阀开,到位后内部自动断电,并保持在阀开的状态;
2.SW与CLOSE相连,阀关,到位后内部自动断电,并保持在阀关的状态。
备注:SW为双联开关

CWX电动微型球阀接线图

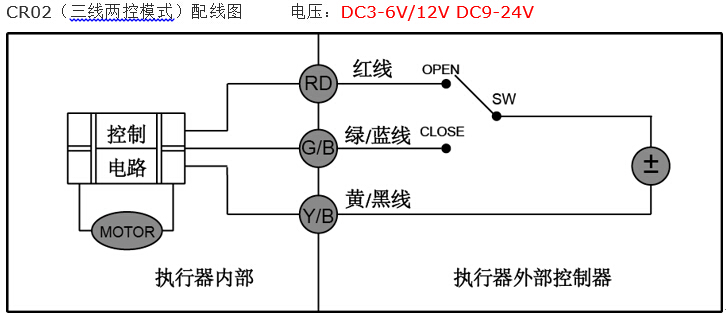

1. SW与OPEN相连,阀开,到位后内部自动断电,并保持在阀开的状态;
2. SW与CLOSE相连,阀关,到位后内部自动断电,并保持在阀关的状态。

CWX电动微型球阀接线图

1.SW与OPEN相连,阀开;到位后内部自动断电,阀门保持开的状态,备用电源充电
2.SW与CLOSE相连,阀关;到位后内部自动断电,阀门保持关的状态
备注:外部电源断电,阀门恢复出厂状态,红、蓝、黄三线不能同时供电,以免损坏阀门

CWX电动微型球阀接线图

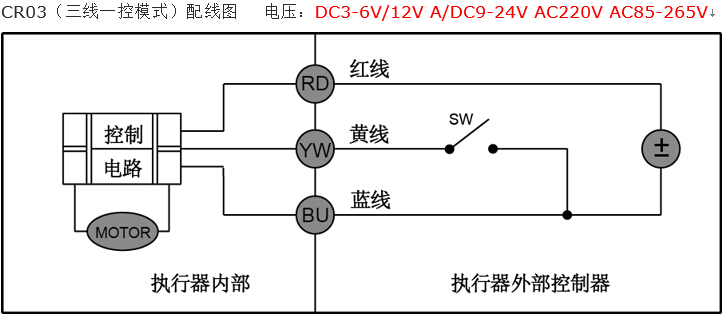

1. SW 闭合,阀开。到位后内部自动断电,保持在全开(直通)状态;
2. SW 断开,阀关。到位后内部自动断电,保持在全关(侧通)状态。
备注:如果电源为直流电源,红线需接正极,蓝/绿线需接负极。

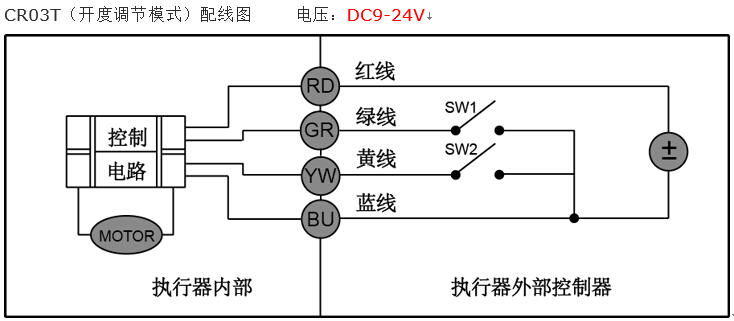

CWX电动微型球阀接线图

1、SW1,SW2同时断开;阀门保持全关状态,到位后保持
2、SW1,SW2同时闭合;阀门保持全开状态,到位后保持
3、SW1闭合,SW2断开;阀门开30度,到位后保持
4、SW1断开,SW2闭合;阀门开60度,到位后保持
备注:如果电源为直流电源,红线需接正极,蓝/绿线需接负极。

CWX电动微型球阀接线图

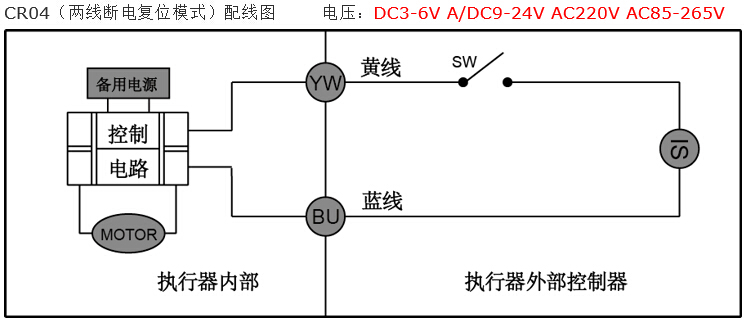

1. SW 闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态,同时外部电源给内部备用电源充电;
2. SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态,执行器动作为回转型(正反转)。
备注:POWER为外接工作电源,内部采用法拉电容作备用电源,充电时间快,可工作与开关频率较高的场合。

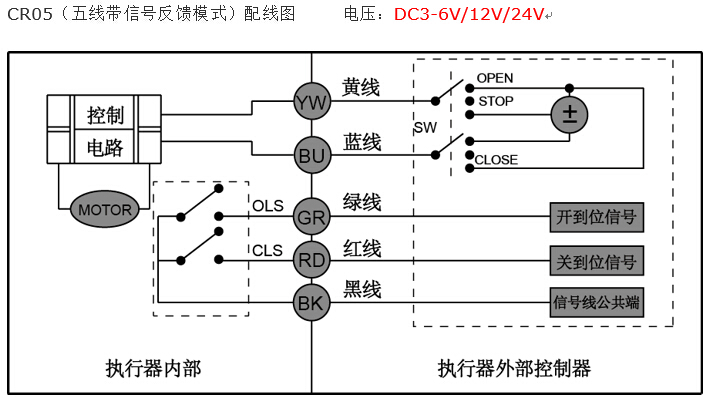

CWX电动微型球阀接线图

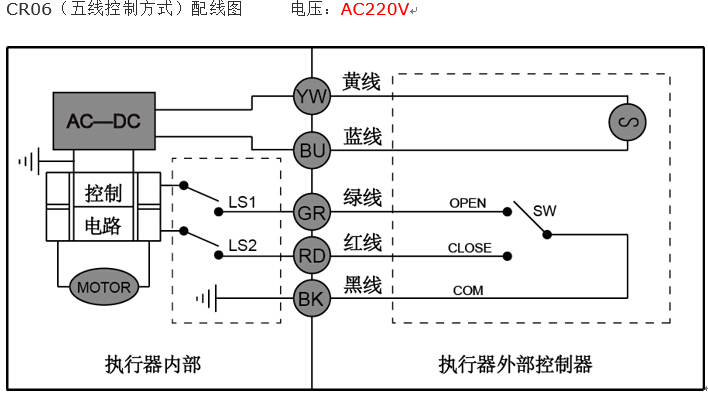

1. SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS控制,控制器检测到OLS,将SW连向STOP,阀门停止动作,保持在开到位状态;
2. SW与CLOSE相连时,阀关,到位后红线给出关到位信号CLS控制,控制器检测到CLS,将SW连向STOP,阀门停止动作,保持在关到位状态.执行器动作为回转型(正反转)。

CWX电动微型球阀接线图

1.SW与OPEN相连时电动执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;
2. SW与CLOSE相连时电动执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态;执行器动作为回转型(正反转)

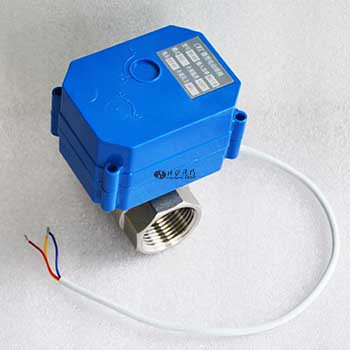

CWX电动微型球阀图片

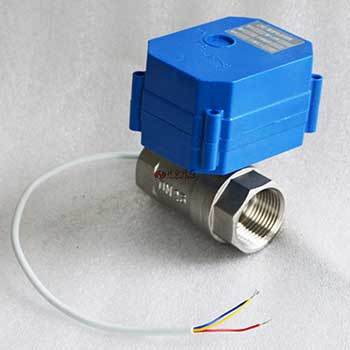

CWX电动微型球阀图片 CWX电动微型球阀图片
