V型球阀 | VQ40F/H/Y

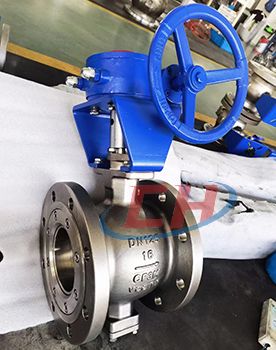

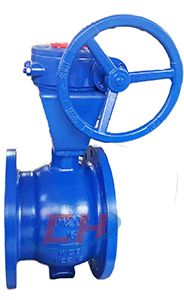

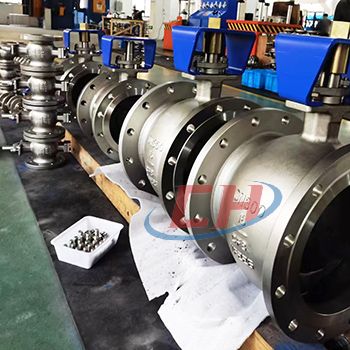

V型球阀图片

V型球阀 产品说明
V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。其主要特点是:
1.不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;

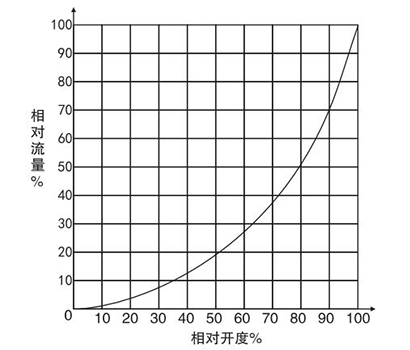

2.具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
3.防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
4.当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。

V型球阀 材质参数
零件名称 材质
阀体、阀盖 WCB CF8
密封圈 2Cr13+氮化 304+氮化
球体 2Cr13+硬格 304+硬格
阀座、阀杆 2Cr13 304
垫片 柔性石墨+不锈钢 柔性石墨+不锈钢
双头螺栓 35CrMoA 1Cr18Ni9Ti
V型球阀 技术参数
公称压力
PN(MPa)
试验压力 适用介质 适用温度
壳体试验 密封试验
1.6 2.4 1.76 水、油、气及
高粘度、含纤维、
固体颗粒等介质
-28℃~550℃
2.4 3.75 2.75
4.0 6.0 4.4
应用规范 连接法兰 JB79-59 GB20592-97 AMSI B16.5
检验和试验 JB/T 9092-99 、API 598

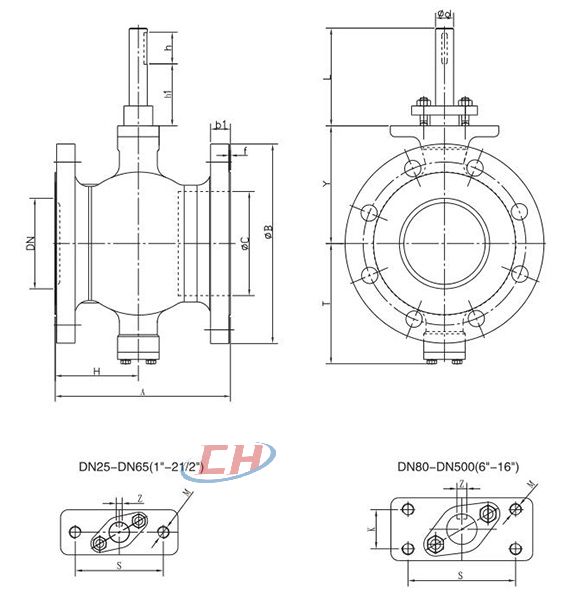

V型球阀 结构尺寸图

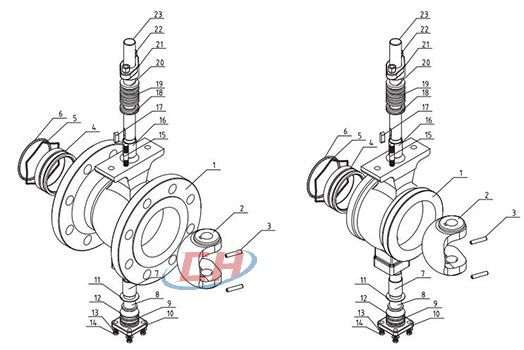

V型球阀结构图

V型球阀 连接尺寸
公称压或压力级 公称通径 尺寸(mm)
(mm) (in) W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
CLASS150 25 - 50 - 25 - 64 38 57 200
40 11/2 60 - 25 - 82 49 63 205
50 2 75 124 32 62 100 60 92 225
65 21/2 85 145 38 72.5 120 75 100 235
80 3 100 165 45 82.5 131 89 108 260
100 4 115 194 50 97 158 113 117 270
125 5 135 210 55 105 180 140 140 320
150 6 160 229 65 114.5 216 164 177 340
200 8 200 243 80 121.5 268 205 200 390
250 10 240 297 92 148.5 326 259 252 420
300 12 - 338 - 169 - 300 270 510
