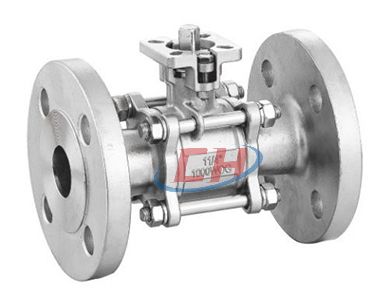

三片式法兰球阀 | Q41F
三片式法兰球阀 产品说明
三片式法兰球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。驱动方式:手动、电动、气动。可设置90°开关定位机构，根据需要加锁以防止误操作三片式法兰球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
三片式法兰球阀 材质参数
| 序号No. | 零件名称PARTS | 材质MATERIAL | ||
|---|---|---|---|---|
| 1 | 阀盖BONNET | WCB | CF8 | CF8M |
| 2 | 垫片GASKET | PTFE | ||
| 3 | 阀座SEAT | PTFE | ||
| 4 | 球体BALL | CF8 | CF8 | CF8M |
| 5 | 阀体BODY | WCB | CF8 | CF8M |
| 6 | 螺柱BOLT | 304 | ||
| 7 | 弹垫SPRINGWASHER | 304 | ||
| 8 | 螺母NUT | 304 | ||
| 9 | 阀杆STEM | 304 | 304 | 316 |
| 10 | 阀杆垫圈STEMWASHER | PTFE | ||
| 11 | 填料PACKING | PTFE | ||
| 12 | 压盖GLAND | 304 | ||
| 13 | 手柄HANDLE | 304+PVC | ||
| 14 | 弹垫SPRINGWASHER | 304 | ||
| 15 | 螺母NUT | 304 | ||

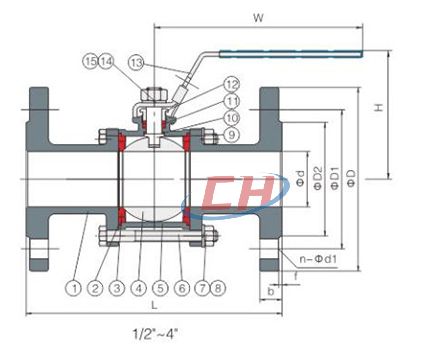

三片式法兰球阀 结构尺寸图
三片式法兰球阀 连接尺寸
| 尺寸 | L | d | D2 | D1 | D | b | f | n-d1 | H | W | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal Diameter | |||||||||||
| 15 | 1/2” | 130 | 15 | 45 | 65 | 95 | 14 | 2 | 4-14 | 86 | 120 |
| 20 | 3/4” | 150 | 20 | 55 | 75 | 105 | 14 | 2 | 4-14 | 92 | 130 |
| 25 | 1” | 160 | 25 | 65 | 85 | 115 | 14 | 2 | 4-14 | 98 | 160 |
| 32 | 1-1/4” | 180 | 32 | 78 | 100 | 135 | 16 | 2 | 4-18 | 116 | 180 |
| 40 | 1-1/2” | 200 | 40 | 85 | 110 | 145 | 16 | 3 | 4-18 | 120 | 200 |
| 50 | 2” | 230 | 50 | 100 | 125 | 160 | 16 | 3 | 4-18 | 127 | 240 |
| 65 | 2-1/2” | 290 | 65 | 120 | 145 | 180 | 18 | 3 | 4-18 | 138 | 260 |
| 80 | 3” | 310 | 80 | 135 | 160 | 195 | 20 | 3 | 8-18 | 150 | 300 |
| 100 | 4” | 350 | 100 | 155 | 180 | 215 | 20 | 3 | 8-18 | 168 | 350 |
| 125 | 5” | 400 | 125 | 185 | 210 | 250 | 22 | 3 | 8-18 | 220 | 650 |
| 150 | 6” | 480 | 150 | 210 | 240 | 285 | 22 | 3 | 8-22 | 245 | 800 |

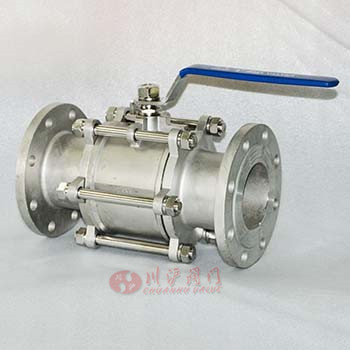

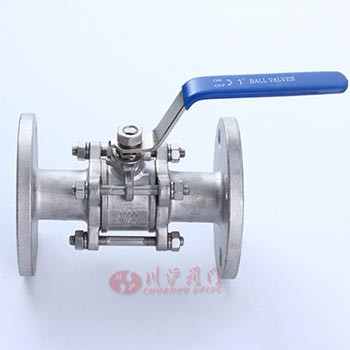

三片式法兰球阀图片
