衬氟球阀 | Q41F46

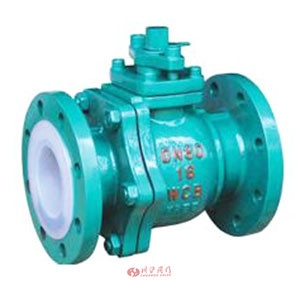

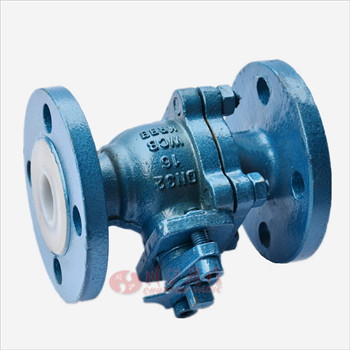

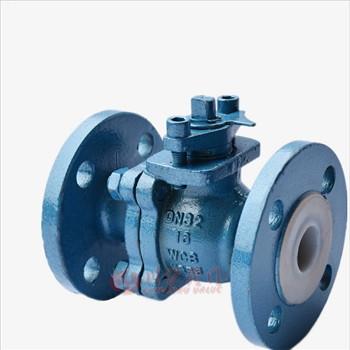

衬氟球阀图片

衬氟球阀 产品说明

Q41F46衬氟球阀用聚四氟乙烯作为内衬材料,配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。手动衬氟球阀,衬四氟法兰球阀可作开关或调节之用。适用于工业管道中液体和气体的输送(包括蒸气),各种酸、碱、盐类等强腐蚀性介质的管道。

衬氟球阀 材质参数
零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
球体 WCB WCB CF8 CF8M CF3 CF3M
衬里层/阀座 FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC

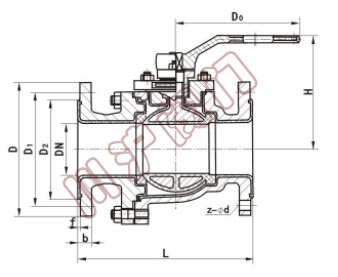

衬氟球阀 结构尺寸图

衬氟球阀结构图

衬氟球阀 连接尺寸
公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Φd Do(手柄) Do(蜗轮) H WT(Kg)
PN1.0MPa
15 1/2 140 95 65 45 2 14 4-Φ14 120   80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140   90 3
25 1 150 115 85 65 2 16 4-Φ14 160   100 4.5
32 11/4 165 135 100 78 2 18 4-Φ14 160   110 5.7
40 11/2 180 145 110 85 2 18 4-Φ14 200   120 7
50 2 200 160 125 100 3 20 4-Φ14 250   135 9.5
65 11/2 220 180 145 120 3 20 4-Φ14 300   145 15
80 3 250 195 160 135 3 22 4-Φ14 350   185 19
100 4 280 215 180 155 3 22 8-Φ18 400   95 33
125 5 320 245 210 185 3 24 8-Φ18 500   210 58
150 6 360 280 240 210 3 24 8-Φ23   200 450 93
200 8 457 335 295 265 3 26 8-Φ23   240 490 155
250 10 533 390 350 320 3 28 12-Φ23   240 550 210
