三片式卡箍球阀 | Q81F

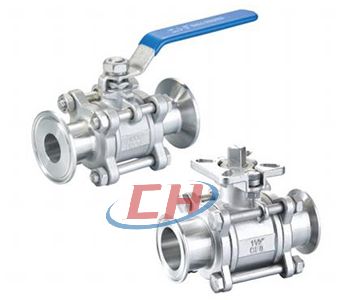

三片式卡箍球阀图片

三片式卡箍球阀 产品说明
三片式卡箍球阀是由三段阀体,中间配用螺栓锁定而成。阀球转动90度,就能完全开启或关闭阀门。通常制作高压球阀使用。用于截断或接通管路中的介质,阀座采用弹性密封结构,启闭轻松密封可靠。适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
1、卡箍连接拆装方便、适用需要经常清洁的工况下。
2、安装简便,能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
4、可配置气动、电动等多种驱动机构,实现远距离控制和自动化操作。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。

三片式卡箍球阀 材质参数
序号 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢 碳钢
2 密封圈 聚四氟乙烯PTFE 聚四氟乙烯
3 阀盖 不锈钢 碳钢
4 球体 不锈钢 不锈钢
5 阀杆 不锈钢 不锈钢
6 螺母 不锈钢 FCD45
7 垫圈 不锈钢 FCD45
8 手柄套 塑料 塑料
9 手柄 不锈钢 不锈钢
10 阀杆螺母 不锈钢 B7
11 垫圈 不锈钢 不锈钢
12 填料压盖螺母 不锈钢 FCD45
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16 螺栓 不锈钢 B8

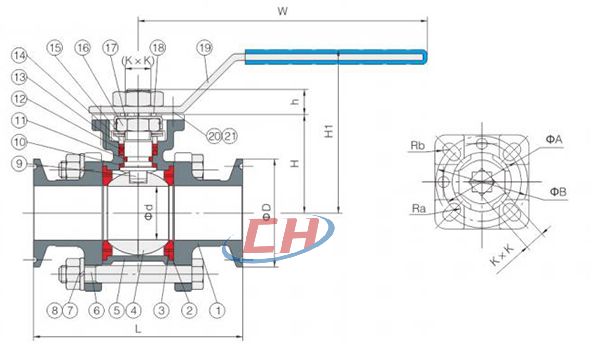

三片式卡箍球阀 结构尺寸图

三片式卡箍球阀结构图

三片式卡箍球阀 连接尺寸
DN15 25.2 89 132 60
DN20 25.2 101 132 64.5
DN25 50.5 114 165 69
DN32 50.5 125 170 74
DN40 50.5 138 194 89
DN50 64 156 194 89
DN65 77.5 170 252 127
DN80 91 197 252 135
DN100 119 242 332 159
