三通球阀 | Q44F/Q45F
三通球阀 产品说明
三通球阀分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流 向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀Q44F、Q45F广泛适用于水、油、气、硝酸类、醋酸类多种介质。
三通球阀 技术参数
公称压力 PN(MPa) | 壳体试验 (MPa) | 密封试验 (MPa) | 气密试验 (MPa) |
---|---|---|---|
1.6 | 2.4 | 1.76 | 0.6 (MPa) |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
CLASS150 | 3.0 | 2.2 | |
适用工况 | 适用介质 | 水、油品、气等非腐蚀介质和酸碱腐蚀介质 | |
适用温度 | -28~350℃ | ||
应用规范 | 连接法兰 | JB79-59 GB9113、 HG20592-97、 ANSI B16.5 | |
检验试验 | JB/T 9092-99 、API598 |
三通球阀 零件参数
零件名称 | 国标材质 | 美标材质 |
---|---|---|
阀体、阀盖 | WCB | A216-WCB |
密封圈 | PTFE、对位聚苯 | PTFE、对位聚苯 |
球体 | 1Cr18Ni9Ti | SS 304 |
阀座、阀杆 | 2Cr13 | A246-416 |
双头螺栓 | 35CrMoA | A193-B7 |
三通球阀 结构尺寸图
三通球阀 连接尺寸
型号 | 公称通径 DN(mm) | 尺寸(mm) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
Q44F-16C | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 |
手动三通T型球阀 连接尺寸
型号 | 公称通径 DN(mm) |
尺寸(mm) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
Q45F-16C | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 240 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 270 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 350 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 500 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 600 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 1000 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1300 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1700 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 2100 |

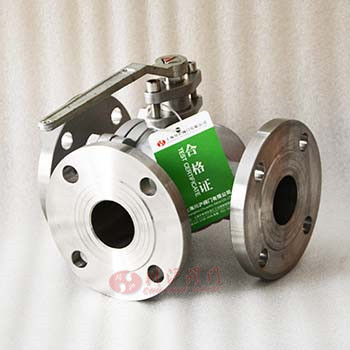

三通球阀图片
