对夹式V型球阀 | VQ70F/H/Y

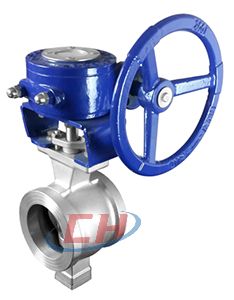

对夹式V型球阀图片

对夹式V型球阀 产品说明

对夹式V型球阀VQ70F/H/Y是特殊类型球阀,它的关闭件是球缺体上开有V字型开口,V型开口具有锋利的刃口,在球体回转过程中,与阀座之间形成剪切作用,对介质具有强有力的切断力,球缺体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,它是一种角回转的调节阀,其密封性能与普通球阀相同,使它同时具备调节和开关两种功能,与气动或电动执行器配套, 广泛使用于工业过程自控系统中。
产品特点:
1.阀体整体式结构:对夹式和法兰式V型球阀阀体都是整体侧装 式结构,结构刚性强,不容易引起变形和外泄。
2.上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面 积大,承载能力高,磨擦系数小,使阀门的扭矩减少。
3.阀座可根据介质和工况的需要,选金属硬密封或PTFE 软密 封:金属硬密封阀座密封表面堆焊硬质合金,球表面镀硬铬或作喷 焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密 封PTFE 阀座或增强PTFE 阀座密封性好,耐腐蚀,适应范围广。
4.经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行 器相应规格小,与其它类型的调节阀相比,性价比高。
5.介质适应范围广:由于V型开口与阀座之间的剪切作用力,及 阀内腔流道的光滑圆整,使介质不易积存于内腔,所以它除适合液体 介质外,更适合于带纤维及固体颗料介质的系统控制。
6.小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制。

对夹式V型球阀 材质参数

对夹式V型球阀结构图

序号 名称 数量 (件) 材料
1 阀体 1 WCB CF8 CF8M
2 阀芯 1 CF8表面镀硬铬 CF8表面镀硬铬 CF8M表面镀硬铬
3 圆柱销 2 304 304 316
4 阀座 1 304堆焊硬质合金 304堆焊硬质合金 316堆焊硬质合金
5 弹簧 1 17-7PH 17-7PH 316
6 O型圈 1 氟橡胶 氟橡胶 氟橡胶
7 自润滑轴承   304+PTFE 304+PTFE 316+PTFE
8 下阀杆 1 20Cr13 304 316
9 O型圈 1 氟橡胶 氟橡胶 氟橡胶
10 后压盖 1 WCB CF8 CF8M
11 环垫 1 PTFE PTFE PTFE
12 调节垫片 1 PTFE PTFE PTFE
13 平垫片 4 Q235 304 304
14 螺栓 4 25 304 304
15 双头螺柱 2 25 304 304
16 自润滑轴承 1 304+PTFE 304+PTFE 316+PTFE
17 平键 1 20Cr13 304 316
18 下填料 1 PTFE PTFE PTFE
19 中填料 1组 PTFE PTFE PTFE
20 上填料 1 PTFE PTFE PTFE
21 填料压盖 1 WCB CF8 CF8M
22 螺母 2 35 304 304
23 上阀杆 1 20Cr13 304 316
对夹式V型球阀 阀座允许泄漏量
规格 硬密最大
允许泄漏量
软密封阀座
最大允许泄漏量
DN25(1”) 1.50ml/min 0.15ml/min
DN32(1-1/4") 1.80ml/min 0.18ml/min
DN40(1-1/2") 2.40ml/min 0.24ml/min
DN50(2”) 3.00ml/min 0.30ml/min
DN65(2-1/2") 3.90ml/min 0.39ml/min
DN80(3”) 4.80ml/min 0.48ml/min
DN100(4”) 6.00ml/min 0.60ml/min
DN125(5”) 7.50ml/min 0.75ml/min
DN150(6”) 9.00ml/min 0.90ml/min
DN200(8”) 12.00ml/min 1.20ml/min
DN250(10”) 15.00ml/min 1.50ml/min
DN300(12") 18.00ml/min 1.80ml/min
DN350(14”) 21.00ml/min 2.10ml/min
DN400(16”) 24.00ml/min 2.40ml/min
DN450(18") 26.00ml/min 2.60ml/min
DN500(20") 30.00ml/min 3.00ml/min
对夹式V型球阀 流量特性

对夹式V型球阀流量特性

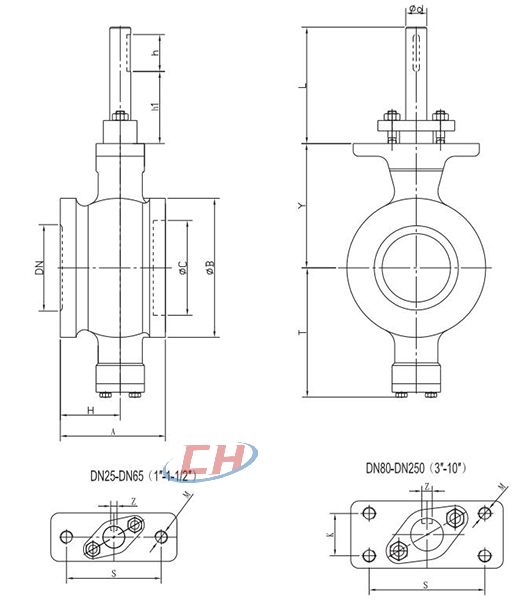

对夹式V型球阀 结构尺寸图

对夹式V型球阀结构图

对夹式V型球阀 连接尺寸
DN A H B C T Y L L φd h S K M Z 扭矩
25 50/60 30 68 38 81 73 102 75 16 35 75   2-M10 5 32
32 60 35 76 45 86 78 100 75 16 35 75   2-M10 5 40
40 60 35 84 50 90 80 102 75 16 35 75   2-M10 5 76
50 75 43 100 62 93 90 104 75 16 35 75   2-M10 5 90
65 100 50 118 73 108 105 102 75 16 35 75   2-M10 5 100
80 100 57 132 90 123 118 110 75 20 35 90 28 4-M10 6 140
100 115 65 158 115 138 130 108 75 20 35 90 28 4-M10 6 150
125 129 78 184 134 148 145 110 80 25 40 90 28 4-M10 8 200
150 160 95 216 164 170 170 124 94 30 50 110 40 4-M12 8 300
200 200 120 268 206 200 201 124 94 30 50 110 40 4-M12 8 500
250 240 148 326 260 240 237 140 98 40 60 135 40 4-M16 12 800
