加大薄膜型高灵敏度减压阀 | YT11H

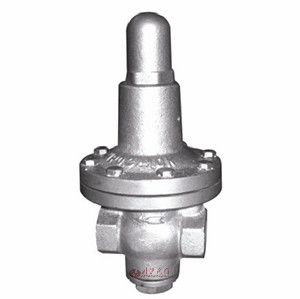

加大薄膜型高灵敏度减压阀图片

加大薄膜型高灵敏度减压阀 产品说明

加大薄膜型高灵敏度减压阀特别适用于进口压力变化大,出口流量变化大,需要出口压力较好稳定的管路

加大薄膜型高灵敏度减压阀和同类减压阀相比,膜片对下游压力变化的传感特别明显,下游压力的微小变化(例如0.01MPa)都将引起膜片和阀芯明显的调节动作,从而大大提高了稳压功能。
本系列的加大薄膜型高灵敏度减压阀特别适用于进口压力变化大,出口流量变化大,需要出口压力较好稳定的管路.

加大薄膜型高灵敏度减压阀是参考国外同类产品研制开发的,属于直接作用式薄膜弹簧减压阀,其突出特点是大大加大了膜片工作面积,因此,和同类减压阀相比,膜片对下游压力变化的传感特别明显,下游压力的微小变化(例如0.01MPa)都将引起膜片和阀芯明显的调节动作,从而大大提高了稳压功能。

加大薄膜型高灵敏度减压阀 性能指标
公称压力(Mpa) 1.6
壳体试验压力(Mpa)* 2.4
密封试验压力(Mpa) 1.6
最高进口压力(Mpa) 1.6
出口压力范围(Mpa) 0.03-1.0
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
渗漏量 GB12245-1989
加大薄膜型高灵敏度减压阀 零件材质
零件名称 零件材料
阀体 阀盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
膜片 1Cr18Ni9Ti
调节弹簧 60Si2Mn
加大薄膜型高灵敏度减压阀 流量系数
DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2") 50(2")
Cv 1.2 2.2 4 7 12 19
加大薄膜型高灵敏度减压阀 结构尺寸图

加大薄膜型高灵敏度减压阀结构图

加大薄膜型高灵敏度减压阀 连接尺寸
DN G L H1 H D
15(1/2") Rc1/2" 95 55 170 100
20(3/4") Rc3-4" 95 55 170 100
25(1") Rc1" 100 60 190 120
32(1-1/4") Rc1-1/4" 165 75 220 150
40(1-1/2") Rc1-1/2" 190 90 250 180
50(2") RG2" 200 110 300 220
