不锈钢支管减压阀 | YZ11X

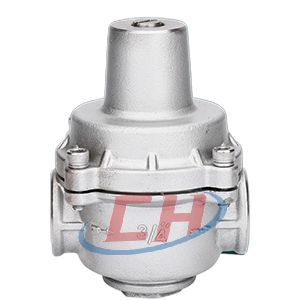

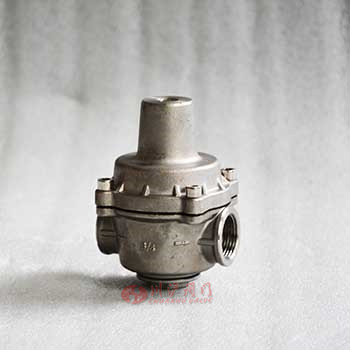

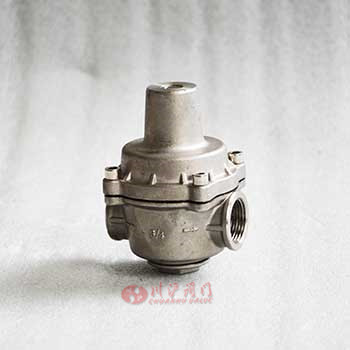

不锈钢支管减压阀图片

不锈钢支管减压阀 产品说明

支管减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可将供水压力分配更加均衡,避免部分供水点超压,优化高层建筑给水分区。上海一环生产的水用支管减压阀可代替分区调频变速水泵,在消防给水系统中可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。

支管减压阀工作原理: 出口压力作用在隔膜地面的阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推出隔膜,打开减压阀。水流连续流通一阵候,减压阀的开启产生自阻尼效应,使启闭动作趋于平衡。

支管减压阀安装方式: 在家用给水系统,减压阀通常安装在水表后面,以便保护其后所有用水器具。如果有冰冻危险,则因注意采暖或放水排空。减压阀可以在360°方向任意安装,但铸刻在阀体上的箭头必须与实际水流方向一致。

支管减压阀可能故障原因:
1、霜冻损坏,在寒冷地区注意保湿。
2、水流方向装错,减压阀变成止回阀,出口压力为0。
3、弹簧拧的太紧,无法关闭,减压阀直通P2=P1。
4、旁通管漏水,使P2偏离设定值,鉴于本减压阀优越的可靠性和耐久性,建议不安装旁通管为宜。

不锈钢支管减压阀 性能指标
公称压力 1.6
壳体试验压力(MPa)* 2.4
密封试验压力(MPa) 1.6
进口压力(MPa) 0.25~1.6
出口压力范围(MPa) 0.1~0.6
压力特性偏差 符合GB/T12245-2005标准
流量特性偏差 符合GB/T12245-2005标准
泄露率 0
工作温度 ≤80°C
不锈钢支管减压阀 零件材质
零件名称 材质
阀体、阀盖、下阀盖 CF8
阀座 304SS
阀瓣 丁腈橡胶
调节螺杆 304
膜片 丁腈橡胶
弹簧 60Si2Mn
不锈钢支管减压阀 流量系数
DN 15 20 25 32 40 50
Cv 1 2 3 5 8 14
不锈钢支管减压阀 结构尺寸图

不锈钢支管减压阀结构图

不锈钢支管减压阀 连接尺寸
公称通径DN G L H H1
P2≤0.55MPa P2≤0.8MPa
15 G1/2" 65 75 90 35
20 G3/4" 75 85 100 35
25 G1" 90 93 115 46
32 G1-1/4" 105 130 150 55
40 G1-1/2" 120 155 175 65
50 G2" 140 175 195 75
