直接作用式波纹管减压阀 | Y44H/Y

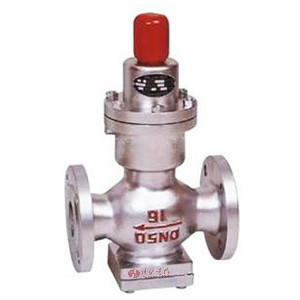

直接作用式波纹管减压阀图片

直接作用式波纹管减压阀 产品说明

直接作用式波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成,直接作用式波纹管减压阀利用波纹管传感阀门压力驱动阀瓣,改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。

直接作用式波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成,直接作用式波纹管减压阀利用波纹管传感阀门压力驱动阀瓣,改变和控制阀门开度实现减压稳压功能。

直接作用式波纹管减压阀 性能指标
公称压力(MPa) 0.6 1.0 1.6
壳体试验压力(MPa) 0.9 1.5 2.4
密封试验压力(MPa) 0.6 1.0 1.6
最高进口压力(MPa) 0.6 1.0 1.6
出口压力范围(MPa) 0.05-0.4 0.1-0.8 0.1-1.0
压力特性偏差(MPa)△P2P GB12244-1989
流量特性偏差(MPa)△P2G GB12244-1989
最小压差(MPa) 0.1 0.15 0.15
渗漏量 GB12245-1989
直接作用式波纹管减压阀 零件材质
零件名称 零件材料
阀体、阀盖 WCB
底盖 WCB
阀座、阀瓣 2Cr13
波纹管 1Cr18N9Ti
波纹管上垫 2Cr13
波纹管下垫 2Cr13
号向座 2Cr13
主阀弹簧 50CrVA
调节弹簧 60S12Mn
直接作用式波纹管减压阀 流量系数
DN 15 20 25 32 40 50 65 80 100
Cv 1 25 4 6.5 9 16 25 36 64

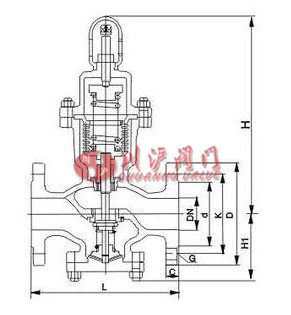

直接作用式波纹管减压阀 结构尺寸图

直接作用式波纹管减压阀结构图

直接作用式波纹管减压阀 连接尺寸
公称通径DN 外形尺寸 连接尺寸
L H H1 PN1.6MPa PN1.6MPa PN1.6MPa
0.6/1.0MPa 1.6MPa D K n-Φ d C D K n-Φ d C D K n-Φ d C
15 140 140 290 90 80 55 4-12 40 12 95 65 4-14 45 12 95 65 4-14 45 14
20 140 140 295 98 90 65 4-12 50 12 105 75 4-14 55 14 105 75 4-14 55 14
25 160 160 295 110 100 75 4-12 60 14 115 85 4-14 65 14 115 85 4-14 65 14
32 1080 180 295 110 120 90 4-14 70 14 135 100 4-18 78 16 135 100 4-18 78 16
40 200 200 325 125 130 100 4-14 80 14 145 110 4-18 85 16 145 110 4-18 85 16
50 230 230 325 125 150 110 4-14 90 14 160 125 4-18 100 16 160 125 4-18 100 16
65 280 325 130 160 130 4-14 110 14 180 145 4-18 120 18 180 145 4-18 120 18
80 310 380 160 185 150 4-18 125 16 195 160 4-18 135 18 195 160 8-18 135 20
100 350 380 170 205 170 4-18 145 16 215 180 8-18 155 20 215 180 8-18 155 20
