电动减温减压阀 | Y945H

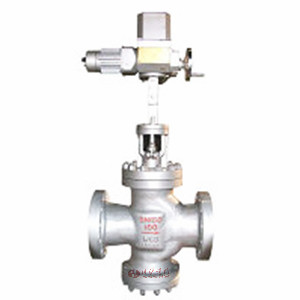

电动减温减压阀图片

电动减温减压阀 产品说明

电动减温减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣,通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。
  电动减温减压阀产品的减压比用到0.6较为合适。
  电动减温减压阀主要用于蒸汽管路,调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。

电动减温减压阀 性能指标
公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.76 2.75 4.4 7.04 11.0 17.6
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 最佳减压比0.6
渗漏量 0.5%QMax
温量-压力等级 ANSI B16.34
电动减温减压阀 电动执行器选配及性能指标
公称通径 50 65 80 100 125 150 200 250 300 350 400 500
配执行机构型号 ZKZ-310BC

ZKZ-410BC/ZKZ-510BC

ZKZ-510BC ZKZ-610BC/ B+Z250/F1800
行程 25 30 50/30 50 60 100
推力(N) 4000 6400/1600 16000 2500
全行程时间(S) 20 32 37 62
输入信号 4-20mA DC
供电电源 220V 50Hz 380V 50Hz
基本误差(%) ≤±2.5
基本误差(%) ≤±1.5
基本误差(%) ≤3
电动减温减压阀 零件材质
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 304
阀瓣 2Cr13
阀杆 2Cr13
垫片 柔性石墨/1Cr18Ni9
导向套 2Cr13
填料 柔性石墨
螺栓 35CrMoA
螺母 45
电动减温减压阀 流量系数
DN 50 65 80 100 125 150 200 250 300 350 400 500
Cv 15 20 35 60 70 110 150 230 420 540 710 1020
电动减温减压阀 结构尺寸图

电动减温减压阀 结构图

电动减温减压阀 连接尺寸

PN1.6-4.0

公称通径DN 外 形 尺 寸
L L1 H Hl
50 300 150 880 190
65 340 170 890 205
80 380 190 910 215
100 400 215 950 240
125 430 225 990 275
150 450 230 1090 320
200 500 260 1160 340
250 550 285 1230 370
300 750 395 1370 460
350 850 445 1450 530
400 950 550 1570 660
500 1130 680 1780 800

PN6.4-16.0

公称通径DN 外 形 尺 寸
L L1 H Hl
50 300 150 880 200
65 340 170 890 215
80 380 190 910 225
100 400 215 950 250
125 430 225 990 285
150 450 230 1090 330
200 500 260 1160 355
250 550 285 1230 390
300 750 395 1370 480
350 850 445 1450 550
400 950 550 1570 700
500 1130 680 1780 820
