刀闸阀 | PZ73H

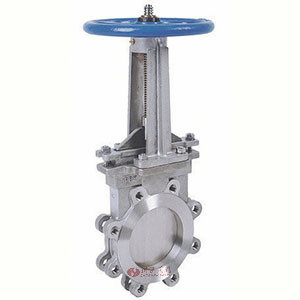

刀闸阀图片

刀闸阀 产品说明
刀闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,刀闸阀只能作全开和全关,不能作调节和节流。刀闸阀主要由阀体、O型圈、闸板、阀杆、支架等部件组成。刀闸阀采用对夹一体式结构,体积小,重量轻;完全敞开的通道,可以防止介质在阀内的沉积,采用可更换式密封结构,一改普通浆液阀与刀型闸阀维修难的问题。阀体材质由传统的铸钢更换成了球墨铸铁,耐腐蚀性更好,有效延长了使用寿命。
刀闸阀的闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分刀型闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

设计制造标准:
设计制造:JB/T8691-1998
法兰连接:GB/T9113.1-2000JB/T79-94
结构长度:GB/T15188.2-94
试验与验收:GB/T13927-92

刀闸阀 性能规范
公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃-900℃≤100℃ 纸浆、污水、煤浆、灰、渣水混和物
刀闸阀 材质说明
体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金

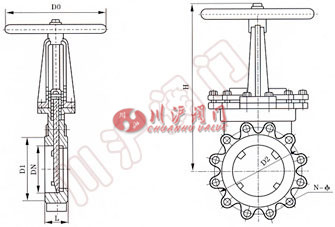

刀闸阀 结构尺寸图

刀闸阀结构图

刀闸阀 连接尺寸
MPa DN L D1 D2 H N-M D0 W(Kg)
1.0 50 48 100 125 285 4-M16 180 8
65 48 120 145 298 4-M16 180 10
80 51 135 160 315 4-M16 220 12
100 51 155 180 365 8-M16 220 14
125 57 185 210 400 8-M16 230 22
150 57 210 240 475 8-M20 280 29
200 70 265 295 540 8-M20 360 38
250 70 320 350 630 12-M20 360 66
300 76 368 400 780 12-M20 400 100
350 76 428 460 885 16-M20 400 119
400 89 482 515 990 16-M22 400 195
450 89 532 565 1100 20-M22 530 285
500 114 585 620 1200 20-M22 530 389
600 114 685 725 1450 20-M27 600 529
700 127 800 840 1700 24-M27 600 790
800 127 898 950 2000 24-M30 680 850
900 154 998 1050 2300 28-M30 680 900
1000 165 1110 1160 2500 28-M30 700 1050
1200 190 1325 1380 2800 32-M36 800 1300
1.6 50 48 100 125 285 4-M16 180 8.5
65 48 120 145 295 4-M16 180 10.7
80 51 135 160 315 8-M16 220 13
100 51 155 180 365 8-M16 220 15
125 57 185 210 400 8-M16 230 23.5
150 57 210 240 475 8-M20 280 31
200 70 265 295 540 12-M20 360 40.7
250 70 320 355 630 12-M20 360 70
300 76 375 410 780 12-M22 400 107
350 76 435 470 885 16-M22 400 129
400 89 485 525 990 16-M27 400 215
450 89 545 585 1100 20-M27 530 305
500 114 608 650 1200 20-M30 530 410
600 114 718 770 1450 20-M36 600 550
700 127 788 840 1700 24-M36 600 820
800 127 898 950 2000 24-M36 680 950
900 154 998 1050 2300 28-M36 680 1020
1000 165 1110 1170 2500 28-M42 700 1120
1200 190 1325 1390 2800 32-M48 800 1480
