电动高压闸阀 | Z941Y

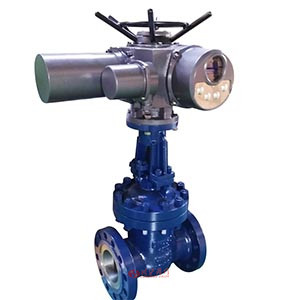

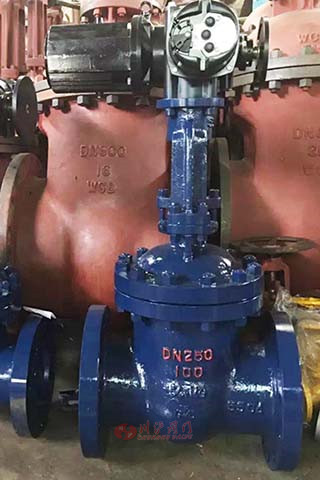

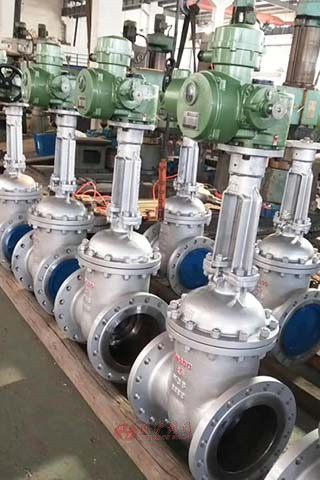

电动高压闸阀 产品图片

电动高压闸阀 产品说明
电动高压闸阀是由高精度电动执行器与高压闸阀组成。采用法兰或者焊接式连接,属整体直通铸造(锻造)阀,电动高压闸阀主要应用于压力为PN25.0MPa以内的水、蒸汽、油品、过热蒸汽的管道上,中部采用阀盖连接,在高温高压工况下具有良好的密封性能。电动高压闸阀密封面上层堆焊硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
1、采用中法兰螺栓连接,支管两端为法兰连接结构。
2、阀座密封面采用铁基铬镍不锈钢堆焊而成,耐磨、抗擦伤性能好。
3、阀杆表面经抗蚀性氮化处理,具有良好的抗腐蚀性和抗擦伤性。
4、电动高压闸阀的关闭和开启由装在阀盖上的电动装置来控制。电动装置分别配有阀门专用电机、减速箱、转矩控制机构、行程控制机构、现场操作机构,手、电动切换机构。阀门的开关均由行程控制机构调整,调整转矩限制机构,可以在行程控制机构失灵的情况下,保护阀门。电动焊接闸阀关闭主要通过电动装置及能够调整的楔式双闸板、万向顶、夹圈等组成,借阀体内导向作升降运动。
5、电动装置除能就地操作外,还可进行远距离操作。

电动高压闸阀 技术参数
设计与制造 GB/T12234
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
标 志 GB/T12220
供 货 JB/T7928
电动高压闸阀 主要性能规范
压力标准 公称压力(MPa) 压力级(class) JIS(K)
试验压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0 150 300 600 10K 20K 30K
强度试验 2.4 3.75 6.0 9.6 15.0 24.0 3.0 7.5 16.5 2.4 3.8 5.7
密封试验 1.76 2.75 4.4 7.04 11.0 17.6 2.2 5.5 12.1 1.5 2.8 4.2
电动高压闸阀 主要零件材料
阀体、阀盖 阀板 阀座 阀杆 填料 适用介质 适用温度(≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸类、碱类 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲铵液、磷酸 200
