电动排渣闸阀 | PZ941H

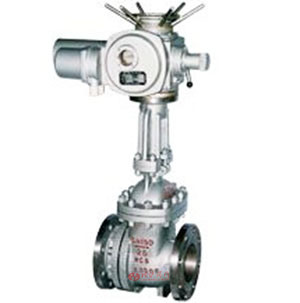

电动排渣闸阀 产品图片

电动排渣闸阀 产品说明
电动排渣闸阀是采用国内先进的电动执行器与高品质的排渣闸阀组成。电动排渣闸阀适用于公称压力PN1.6~6.4Mpa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中的介质,电动排渣闸阀适用介质为:灰水混合物,渣水混合物(渣水比1:6,最大料度<50MM)。
1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封,性能优良。
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、.阀体出口流道结型合理,不存渣,启闭灵活,不卡阻。
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性。
6、.中大口径设置滚动轴承,启闭轻松。

电动排渣闸阀 技术参数
设计制造 JB/T 8691-98
结构长度 GB/T 15188.2-94
法兰连接尺寸 GB/T 9113-2000
阀门检查和试验 GB/T 13927-92
电动排渣闸阀 结构尺寸图

电动排渣闸阀 结构图

电动排渣闸阀 连接尺寸
公称压力 公称通径 L D D1 D2 b f Z-d H D0 WT(Kg)
1.6MPa 50 250 160 125 100 16 3 4-18 335 250 60
80 280 195 160 135 20 3 8-18 510 280 78
100 300 215 180 155 20 3 8-18 685 300 96
150 350 280 240 210 24 3 8-23 790 300 158
200 400 335 295 265 26 3 12-23 885 350 222
250 450 405 355 320 30 3 12-25 1015 400 289
300 500 460 410 375 30 3 12-25 1190 450 365
350 550 520 470 435 34 4 16-25 1350 500 558
400 600 580 525 485 36 4 16-25 1460 500 850
450 650 640 585 545 40 4 20-30 1620 550 1164
500 700 705 650 608 44 4 20-34 1800 550 1482
2.5MPa 50 250 160 125 100 20 3 4-18 335 250 99
80 280 195 160 135 22 3 8-18 510 280 118
100 300 230 190 160 24 3 8-23 685 300 147
150 350 300 250 218 30 3 8-25 790 300 204
200 400 360 310 278 34 3 12-25 885 350 273
250 450 425 370 332 36 3 12-30 1015 400 373
300 500 485 430 390 40 4 16-30 1190 450 478
350 550 550 490 448 44 4 16-34 1350 500 680
