电动高压焊接闸阀 | Z960Y

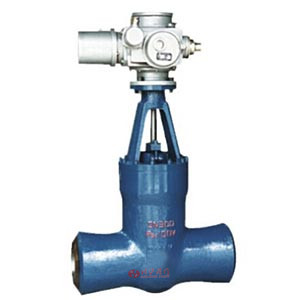

电动高压焊接闸阀 产品图片

电动高压焊接闸阀 产品说明
高温高压电站闸阀有两种标准形式 一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢. 另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

电动高压焊接闸阀 技术参数
零件名称 材料牌号
阀体 A216WCB A217WC1 A217WC6 A217WC9
闸板 A216WCB A217WC1 A217WC6 A217WC9
阀座 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
阀杆 1Cr17Ni2 1Cr17Ni2 SUH600 SUH600
20Cr1Mo1V1A 20Cr1MoVA
阀盖 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
WCB WC1 WC6 WC9
填料 增强柔性石墨
支架 WCB WCB WCB WCB
WC1 WC6 WC9
密封环 S软钢(增强柔性石墨) S软钢 F软钢
空杆螺母 45(ZCuZn25A16Fe3Mn3)
适用温度 ≤425℃ ≤450℃ ≤540℃ ≤570℃

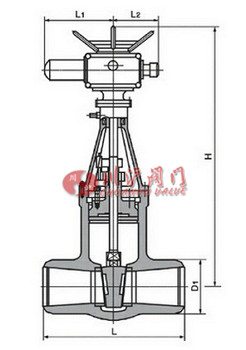

电动高压焊接闸阀 结构尺寸图

电动高压焊接闸阀 结构图

电动高压焊接闸阀 连接尺寸
型号 公称通径 DN ( mm ) 主要尺寸( mm ) 重量( kg )
L D1 D2
Z962H-200
Z960Y-200
Z962Y-P54100V
Z960Y-P54100V
150 650 164 200 420
175 750 186 223 526
200 800 200 262 550
225 850 233 282 595
250 950 275 325 1210
300 1200 312 380 2100
Z962H-250
Z960Y-250
Z962Y-P54140V
Z962Y-P54140V
150 700 150 200 420
175 750 175 223 530
200 800 200 262 560
225 850 220 282 600
250 950 265 325 1220
300 1194 305 380 2120
Z960Y-320
Z960Y-P57170V
150 700 150 200 615
175 750 170 225 680
200 800 200 262 695
225 850 207 283 700
250 950 250 325 1460
300 1245 265 377 2650
