电动浆液闸阀 | Z973X

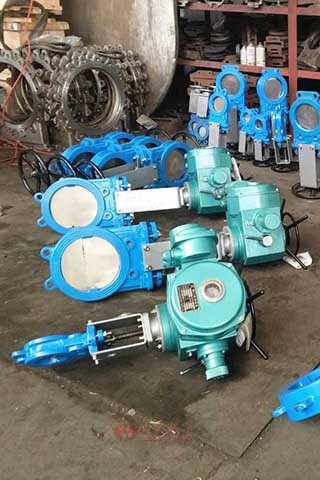

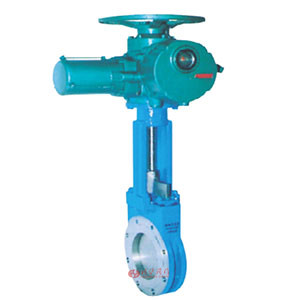

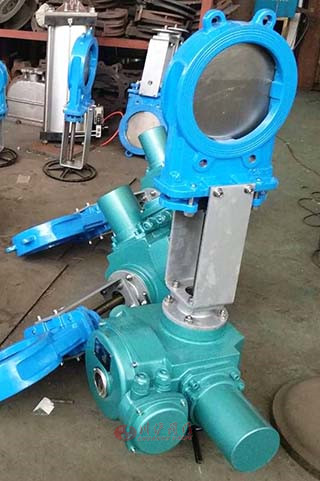

电动浆液闸阀 产品图片

电动浆液闸阀 产品说明
Z973X电动浆液阀适用于煤浆、泥浆、纸浆、糖浆、污水、砂浆等介质管路上,作启闭调节和节流使用,适用于水平安装,亦可 倾斜安装。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
   造纸工业——用于任何浓度纸浆、料水混合物。
   制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
   食品工业——用于洗涤和冲洗设备,粮食输送设备,麦芽浆等。
   电站除灰——用于灰渣浆
采矿、钢铁工业——用于煤浆、滤碴浆等。
1、启闭迅速,平稳可靠,自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置,在易燃易爆,甚至有毒气体环境中可以正常工作。
4、配有手动,万一供电间断,可以手动操作开启或关闭阀门,有效控制介质,防止事故发生。

电动浆液闸阀 技术参数
公称压力MPa 密封试验MPa 壳体试验MPa 工作温度℃ 适用介质
0.6MPa 0.66MPa 0.9MPa -10℃~120℃ 泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质
1.0MPa 1.5MPa 1.5MPa

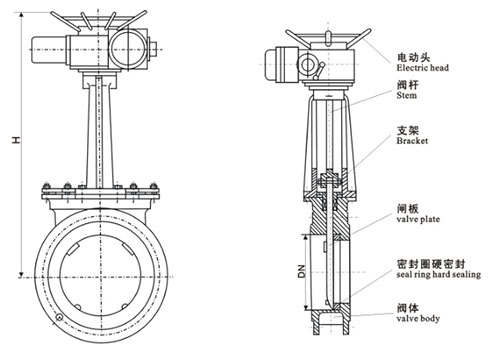

电动浆液闸阀 结构尺寸图

电动浆液闸阀 结构图

电动浆液闸阀 连接尺寸
阀门口径DN(mm) L D D1 H n-M
PN0.6 PN1.0
50 48 48 125 100 335 4-M16
65 48 48 145 120 363 4-M16
80 50 50 160 135 395 4-M16
100 50 50 180 155 465 8-M16
125 50 50 210 185 530 8-M16
150 60 60 240 210 630 8-M20
200 60 60 295 265 750 8-M20
250 70 70 350 318 900 12-M20
300 70 80 400 368 1120 12-M20
350 80 80 460 430 1260 16-M20
400 90 90 515 482 1450 16-M22
450 90 120 565 532 1600 20-M22
500 90 130 620 585 1800 20-M22
600 140 140 725 685 2300 20-M27
700 140 140 840 800 2500 24-M27
800 190 190 950 898 2800 24-M30
900 203 203 1050 1005 3100 28-M30
1000 216 216 1160 1115 3400 28-M30
1200 254 254 1380 1325 3600 32-M36
