锻钢闸阀 | Z41Y

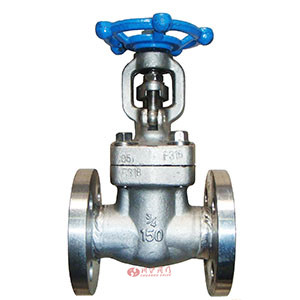

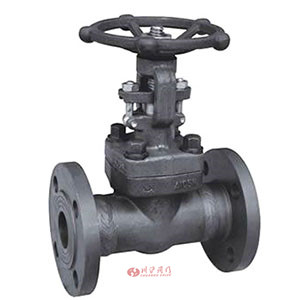

锻钢闸阀图片

锻钢闸阀 产品说明

锻钢闸阀符合API602和ANSIB16.34.检验与测试按API598,标志按MSS-SP-25。

采用以下结构

全径和缩径

结构长度按ASNI B16.10

法兰尺寸按ASNI B16.5

压力自紧式阀盖

明杆支架型(OS&Y)

自定心压板压套式

整体式上密封座

整体阀体法兰

对焊接端符合ASME B16.25

锻钢闸阀 材质说明
零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PIFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(l)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 销钉 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 410
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A473 431
18 填料 Flexible Graphite PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃

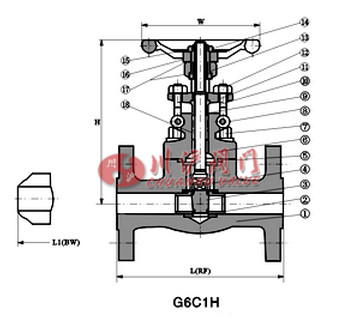

锻钢闸阀 结构尺寸图

锻钢闸阀结构图

锻钢闸阀 连接尺寸
NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RF)
L1(BW)
150Lb 108 117 127 140 165 203
300Lb 140 152 165 178 190 216
600Lb 165 190 216 229 241 292
H 150Lb~300Lb 158 169 197 236 246 283
600Lb 169 197 236 246 283 320
W 100 100 125 160 160 180
重量 150Lb RF 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300Lb RF 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600Lb RF 5.9 7.4 10.4 16.2 17.5 28.3
BW 4.5 5.1 8.2 10.5 12.4 20.1
