暗杆闸阀 | Z45H

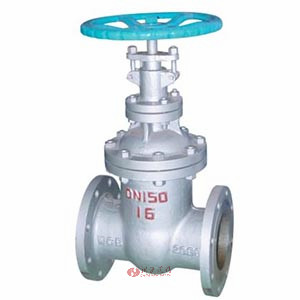

暗杆闸阀图片

暗杆闸阀 产品说明

暗杆闸阀z45广泛适用于石油、化工、制药、电力等行业,在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。
暗杆闸阀在工作中高度会保持不变的状态,安装它的空间量小,适合做成大口径或是安装在对闸阀又要求的工况环境中。阀杆螺母都设置在闸板上,手轮开始转动运行的同时会带动阀杆转动,从而使闸板提升通过阀门底端以及阀瓣上的导槽,将旋转的运动转换为直线运动,也就是将操作转矩转换为操作推力。

暗杆闸阀 材质说明
名称 材料
阀体 灰铸铁、球墨铸铁、铸钢
闸板 球墨铸铁外覆三元乙丙或丁腈橡胶
内六角螺栓 碳化处理
密封圈 丁腈橡胶
阀盖 灰铸铁、球墨铸铁、铸钢
阀杆 不锈钢
“O”形密封圈 丁腈橡胶
止推轴承 锡青铜
螺栓 不锈钢
压盖 球墨铸铁、铸钢
防尘罩 丁腈橡胶
手轮(传动帽) 铸铁

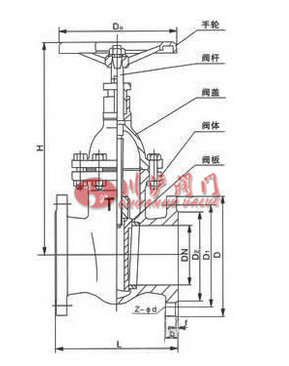

暗杆闸阀 结构尺寸图

暗杆闸阀结构图

暗杆闸阀 连接尺寸
公称通径
Dg(mm)
尺寸(mm) 重量
(kg)
L D D1 D2 b z-φd H D0
50 180 160 125 100 20 4-18 345 180 17
65 195 180 145 120 376 180 20
80 210 195 160 135 22 4-18 417 200 27
100 230 215 180 155 8-18 460 200 50
125 255 245 210 185 24 8-18 525 240 70
150 280 280 240 210 8-23 567 240 95
200 330 335 295 265 26 8-23 705 320 150
250 380 390 350 320 28 8-23 800 320 200
300 420 440 400 368 12-23 886 400 280
350 450 500 460 428 30 16-23 968 400 360
400 480 565 515 482 32 16-25 1090 500 500
450 510 615 565 532 20-25 1175 500 590
500 540 670 620 585 34 20-25 1414 720 680
600 600 780 725 685 36 20-30 1593 720 951
700 660 895 840 800 40 24-30 1812 800 1950
