活塞式自力式压力调节阀 | ZZYP

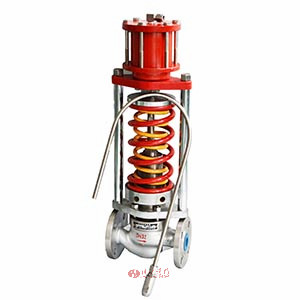

活塞式自力式压力调节阀图片

活塞式自力式压力调节阀 产品说明
活塞式自力式压力调节阀是不需要任何外加能源,利用被调介质自身能量而实现自动调节的自控阀门。活塞式自力式压力调节阀特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。采用快开流量特征,动作灵敏、密封性能好,因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压(控制阀后),或泄压、稳压(控制阀前)的自动控制。
活塞式自力式压力调节阀适合适用于高温、高压的介质管道使用。

活塞式自力式压力调节阀 技术参数
公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允许压差
(Mpa)
PN16 1.6 1.5 1.2 1,0
PN40 2.0
阀盖形式 标准型-17~+300℃、高温型+300℃~+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座、套筒型阀芯
流量特性 线性
活塞式自力式压力调节阀 零件材质
材料代号 C(WCB) P(304) R(316)

主要

零件

阀体 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座 1Cr18Ni9Ti(304) 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
阀杆 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 聚四氟乙烯、柔性石墨
弹簧 60Si2Mn
导向套 HPb59-1
活塞式自力式压力调节阀 结构尺寸图

活塞式自力式压力调节阀结构图

活塞式自力式压力调节阀 连接尺寸
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰端间距L(PN1.6、4.0MPa) 160 160 200 200 230 290 310 350 400 480 600 730 850
法兰端面距L(PN6.4MPa) 230 230 260 260 300 340 380 430 500 550 650 730 900
装接管尺寸B(PN1.6、4.0MPa) 373 413 483 533 603 753 863 1013 1380 1500 1900 2300 2700
装接管尺寸B(PN6.4MPa) 443 483 543 593 673 803 933 1093 1480 1570 1950 2300 2750
阀后型不带取压管取压点尺寸B1 ≥6DN
阀前型不带取压管取压点尺寸B2 ≥2DN
单座、套筒结构高度H 364 364 378 378 386 472 487 518 800 830 860 960 980
双座结构高度H1 368 375 391 391 405 500 515 547 830 860 920 970 1060
单座控制阀后型H2 55 60 70 75 85 95 100 110 125 150 170 210 230
单座控制阀前型H3 90 90 105 105 115 140 150 170 200 260 325 345 430
双座型H4 110 110

130

135 165 175 195 210 250 290 345 410 495
导压管接头螺纹 M16*1.5

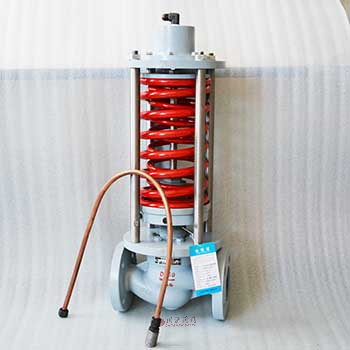

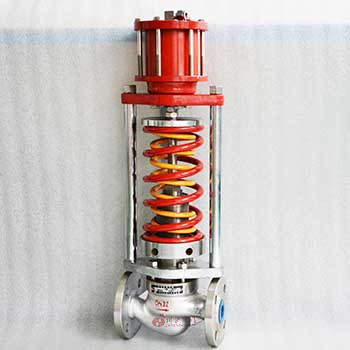

活塞式自力式压力调节阀 图片

活塞式自力式压力调节阀图片 活塞式自力式压力调节阀图片
