泄氮阀(自力式微压调节阀) | ZZVP
泄氮阀 产品说明
泄氮阀是一种无需外来能源的节能型产品,利用工艺管道中介质的压力变化与信号进行比较,使被调节介质的力与执行机构的输出力平衡,以达到稳定压力、差压值。 自力式微压调节阀适用于各种工业炉燃烧系统控制两种燃料气体混合比流量或用于氢冷发电机组密封油系统中,同时,还可用于各种工业气体的减压、稳压或泄压的自动控制。自力式微压调节阀,采用平衡单座阀,在运行中可任意对设定值进行调整等特点。因而适用于各种工业炉燃烧统燃料气体、石油在制品或油库贮罐保护气体与热处理保护气体的微压自动调节等场合。
泄氮阀 技术参数
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
允许压差 (Mpa) |
PN16 | 1.6 | 1.5 | 1.2 | ||||||||
PN40 | 2.0 | |||||||||||
阀盖形式 | 标准型 (整体式) | |||||||||||
压盖型式 | 螺栓压紧式 | |||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
压力分段范围 (KPa) |
0.5~6 5~10 9~15 12~19 18~25 22~30 28~35 32~40 38~50 48~60 58~72 70~100 |
|||||||||||
保证调压阀正常工作的小压差P | ≥0.01(MPa) | |||||||||||
工作温度 | ≤80℃ | |||||||||||
适合介质 | 气体、蒸汽、低粘度液体 | |||||||||||
阀芯形式 | 单座、套筒型阀芯 | |||||||||||
流量特性 | 直线性 |
泄氮阀 性能参数
调节精度 | ≤10% | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
允许泄露量 (在规定实验条件下) |
硬密封 | 4×0.01%阀额定容量 | ||||||||||
软密封 | DN(mm) | |||||||||||
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
0.15 | 0.3 | 0.45 | 0..6 | 0.9 | 1.7 | 4.0 | 6.75 |
泄氮阀 零件材质
零件名称 | 零件材料 | |||
---|---|---|---|---|
阀体 | WCB (C) | CF8 (P) | CF8M (R) | CF3M (RL) |
阀座 | 304 | 304 | 316 | 316L |
垫芯 | 304 | 304 | 316 | 316L |
阀盖 | Q235 | 304 | 316 | 316L |
阀杆 | 304 | 304 | 316 | 316L |
下膜盖 | Q235 | |||
膜片 | EPDM或FKM夹纤维 | |||
上膜盖 | Q235 | |||
压盖 | Q235 | |||
螺纹盖 | Q235 |
泄氮阀 结构尺寸图
泄氮阀 连接尺寸
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
---|---|---|---|---|---|---|---|---|
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 |
H1 | 323 | 350 | 370 | 370 | 370 | 397 | 397 | 400 |
A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 |
导压管接口螺纹 | M16×1.5 | |||||||
重量G(Kg) | 12 | 18 | 25 | 32 | 45 | 58 | 68 | 76 |

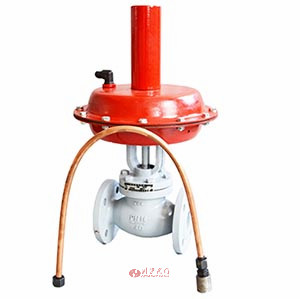

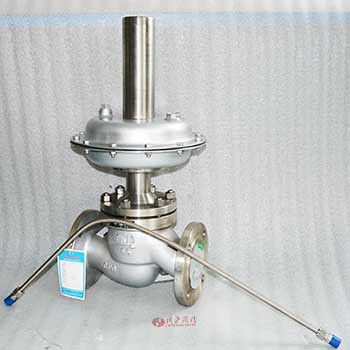

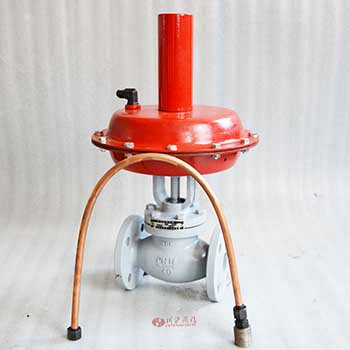

泄氮阀 图片
