自力式压力调节阀 | ZZYP

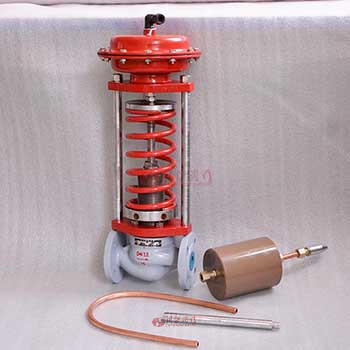

自力式压力调节阀图片

自力式压力调节阀产品说明

自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的自控阀门。自力式压力调节阀特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特征，动作灵敏、密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压（控制阀后），或泄压、稳压（控制阀前）的自动控制。

自力式压力调节阀技术参数

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差 (Mpa)	PN16	1.6								1.5		1.2	1,0
允许压差 (Mpa)	PN40	2.0								1.5		1.2	1,0
阀盖形式		标准型-17～+300℃、高温型+300℃～+450℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性

自力式压力调节阀被控介质温度

公称通径		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长件≤200℃
		冷却罐和散热片≤350℃ ※	冷却罐和加长件≤300℃ ※
	软密封	≤150℃

自力式压力调节阀零件材质

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

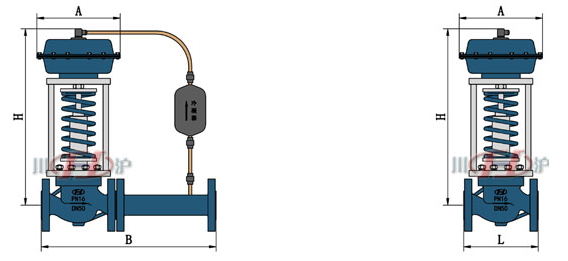

自力式压力调节阀结构尺寸图

自力式压力调节阀结构图

自力式压力调节阀连接尺寸

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法兰端间距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围 (KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
	15-140	A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
	200-500	A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
	120-300	A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
	480-1000	A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
	600-1500	A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
	1000-2500	A	85		96
大约重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
导压管接口螺纹			M16X1.5

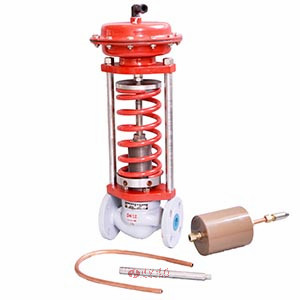

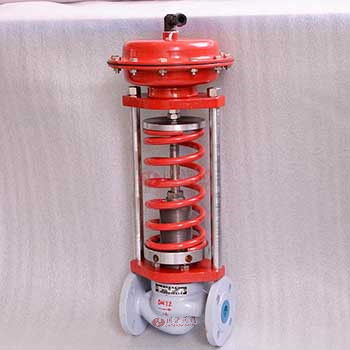

自力式压力调节阀图片
