自力式压力调节阀 | V230Y
自力式压力调节阀 产品说明
自力式压力调节阀是不需要任何外加能源,利用被调介质自身能量而实现自动调节的自控阀门。自力式压力调节阀特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。和ZZYP系列相比,控制弹簧由于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点。因此自力式压力调节阀广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。自力式压力调节阀系列产品公称压力PN16、40,公称通径范围20~300mm,使用温度≤350℃。
自力式压力调节阀 技术参数
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
额定行程L(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||
公称压力(MPa) | 1.6、4.0 | |||||||||||||
压力调节范围(KPa) | 15~50、40~80、60~100、80~140、120~180、160~220、200~260、 240~300、280~350、330~400、380~450、430~500、480~560、540~620、 600~700、680~800、780~900、880~1000、600~1500、1000~2500 |
|||||||||||||
固有流量特质 | 快开 | |||||||||||||
调节精度(%) | ±5 | |||||||||||||
使用温度(℃) | ≤350 | |||||||||||||
允许泄漏量 | 硬密封(1/h) | 单座:≤10-4×阀额定容量(Ⅳ级)、双座和套筒:≤5×10-3阀额定容量(Ⅱ级) | ||||||||||||
软密封(m1/min) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 6.75 | 11.10 | 16.0 | ||||
减压比 | 大 | 10 | ||||||||||||
小 | 1.25 |
自力式压力调节阀 被控介质温度
公称通径 | 15~125mm | 150~250mm | |
---|---|---|---|
密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
冷却罐≤200℃ | 冷却罐和加长件≤200℃ | ||
冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | ||
软密封 | ≤150℃ |
自力式压力调节阀 零件材质
阀体 | ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti |
---|---|
阀芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
阀座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
阀杆 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
膜盖 | A3、1Cr18Ni9Ti |
填料 | 聚四氟乙烯、柔性石墨 |
膜片 | 丁腈橡胶、耐油橡胶、氟橡胶 |
自力式压力调节阀 结构尺寸图
自力式压力调节阀 连接尺寸
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 670 | 735 |
H | 52.5 | 57.5 | 67.5 | 72.5 | 80 | 90 | 97.5 | 107.5 | 122.5 | 140 | 167.5 | 225 | 230 |
H1 | 615 | 645 | 650 | 710 | 730 | 745 | 760 | 800 | 890 | 960 | 1050 |

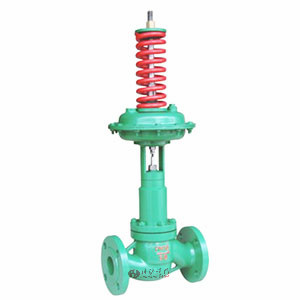

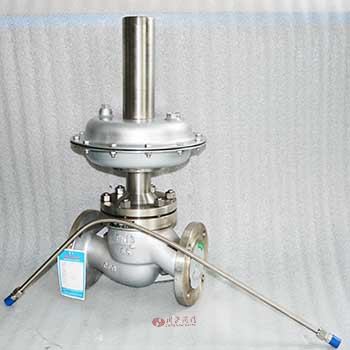

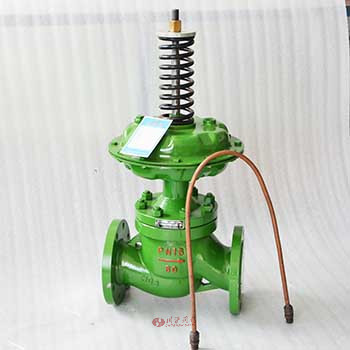

自力式压力调节阀 图片
