波纹储罐阻火器 | ZGB

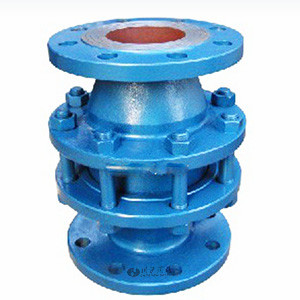

波纹储罐阻火器 产品说明
ZGB波纹储罐阻火器,又名ZHQ波纹阻火器，储罐阻火器，主要用于安装原油，汽油、煤油、柴油、芳烃，硫等固定顶式储罐上的重要安全设备。它的功能是允许易燃易爆气体通过，对火焰有阻止窒息作用。该产品广泛应用于石油储罐,是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。
波纹储罐阻火器 材质
| 阀体材料 | 碳钢WCB、铝合金、不锈钢 |
|---|---|
| 阻火芯件材料 | 不锈钢防爆阻火波纹板 |
| 密封件材料 | 耐油石棉橡胶、四氟PTFE |
| 环境温度 ℃ | ≤480 |
| 公称压力(MPa) | 0.6~5.0 |
| 防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |
波纹储罐阻火器 结构尺寸图
波纹储罐阻火器 连接尺寸
| 储罐阻火器 规格 | 重 量 ( Kg/台） |
安装尺寸（毫米） | ||||
|---|---|---|---|---|---|---|
| D2 | D | L | H | n×φ | ||
| DN50 | 6 | 110 | 140 | 220 | 235 | 4×14 |
| DN80 | 17 | 150 | 185 | 280 | 270 | 4×18 |
| DN100 | 20 | 170 | 205 | 325 | 275 | 4×18 |
| DN150 | 25 | 225 | 260 | 425 | 290 | 8×18 |
| DN200 | 35 | 280 | 315 | 495 | 305 | 8×18 |
| DN250 | 46 | 335 | 370 | 595 | 320 | 12×18 |
