夹套保温呼吸阀 | JAV-I

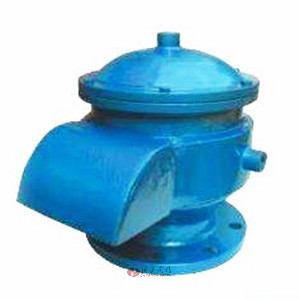

夹套保温呼吸阀 产品说明
JAV-I夹套保温呼吸阀是在普通全天候呼吸阀基础上焊接金属夹套而成，用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，夹套保温呼吸阀是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。适用于北方等寒冷地区，夹套保温呼吸阀通常与阻火器配套使用。
夹套保温呼吸阀 特点及性能
新型夹套保温呼吸阀壳体选用碳钢、铝合金和不锈钢，耐腐蚀性好；阀盘采用四氟材料，耐低温，防冻性能好；结构简单，易检修，安全方便； 新型夹套保温呼吸阀性能完全符合石油工业部标准SY7511-87规定。
夹套保温呼吸阀 技术参数
| A级正压 | 355Pa (36毫米水柱) |
|---|---|
| 负压 | 295Pa (30毫米水柱) |
| B级正压 | 980Pa (100毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
| C级正压 | 1765Pa (180毫米水柱) |
| 负压 | 295Pa (30毫米水柱 |

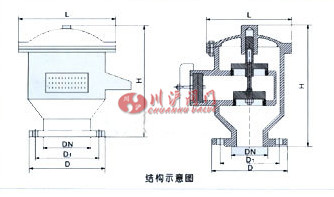

夹套保温呼吸阀 结构尺寸图
夹套保温呼吸阀 连接尺寸
| 保温呼吸阀 规格 |
保温呼吸阀 重量（Kg台） |
安装尺寸（mm） | ||||
|---|---|---|---|---|---|---|
| D1 | D1 | L | H | n×Φ | ||
| DN50 | 6.5 | Φ110 | Φ140 | 160 | 255 | 4×14 |
| DN80 | 9.8 | Φ150 | Φ185 | 213 | 260 | 4×18 |
| DN100 | 12 | Φ170 | Φ205 | 265 | 290 | 4×18 |
| DN150 | 21 | Φ225 | Φ260 | 305 | 330 | 8×18 |
| DN200 | 31 | Φ280 | Φ315 | 355 | 350 | 8×18 |
| DN250 | 35 | Φ335 | Φ370 | 420 | 400 | 12×18 |
