阻爆燃型管道阻火器 | GZW
阻爆燃型管道阻火器 产品说明

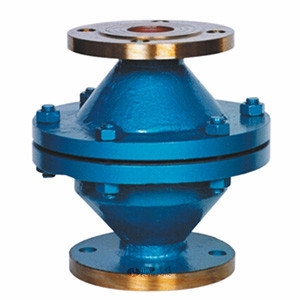

GZW型阻爆燃型管道阻火器又名GZW管道阻火器系新型可燃气体管道阻火器，是根据HGS07管道阻火器进行改进的新型阻火器，外形尺寸及内部结构均有改进，其功能与HGSO7管道阻火器基本相同，属更新换代的新产品。
阻爆燃型管道阻火器 用途
1、输送可燃性气体的管道上；
2、火炬系统；
3、油气回收系统；
4、加热炉燃料气的管网上；
5、气体净化通化系统；
6、气体分析系统；
7、煤矿瓦斯排放系统
阻爆燃型管道阻火器 操作压力
| 阀体材料 | 碳钢WCB、不锈钢304、316、 |
|---|---|
| 阻火芯件材料 | 不锈钢防爆阻火波纹板 |
| 密封件材料 | 耐油石棉橡胶、四氟PTFE |
| 环境温度 ℃ | ≤480 |
| 公称压力(MPa) | 0.6~5.0 |
| 防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |
阻爆燃型管道阻火器 结构尺寸图
阻爆燃型管道阻火器 连接尺寸
| 型 号 | 口 径 | PN MPa | 外形尺寸（mm） | 螺 栓 | ||||
|---|---|---|---|---|---|---|---|---|
| K | D | DL | L | 数量(KG) | 螺纹 | |||
| GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
| GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
| GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
| GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
| GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
| GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
| GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
| GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
| GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
| GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
| GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
