保温球阀 | BQ41F\BQ41PPL\BQ41H

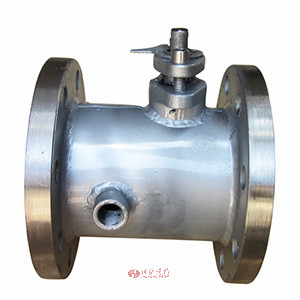

保温球阀图片

保温球阀 产品说明
BQ41F保温球阀又名BQ41F夹套保温球阀,由于采用了蒸汽夹套保温,所以即使外界温度降低零度以下,此阀仍操作灵活,保证输油管道能启能闭。其优点是其它控制阀所没有的,是重油输送管道理想的控制阀门。
BQ41F保温球阀夹套连接方式:
1、可选择内螺纹连接。DN15~DN20 G3/8,DN25~DN150G1/2,DN200以上G3/4.
2、可选择法兰连接。 DN15~DN50 为15法兰,DN65~DN150为20法兰,DN200以上为25法兰。
保温球阀也称夹套保温球阀,是在球阀的基础上焊装金属夹套,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。保温球阀根据球阀的结构不同,有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式,保温球阀具有良好的保温保冷特性,具阀门的通径与管径一致,同时又能有效降管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送还常温下会凝固的高粘度介质。

保温球阀 技术参数
公称通径 DN15~200、NPS 3/4~8
公称压力(Mpa) PN1.6~2.5、Class150~300、10K、20K
保温阀门材料及适用工况 零件名称 材    料
3.阀体 WCB CF8(304) CF8M(316)
2.阀座 1Cr18Ni9Ti 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4.密封圈 聚四氟乙烯、对位聚笨
5.球体 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
6.阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
1.夹套 25 25 25
7.填料 聚四氟乙烯、柔性石墨
适用介质 水、蒸汽、油品 硝酸等腐蚀性介质 醋酸等腐蚀性介质
适用温度 -29~180℃(聚四氟乙烯)、-20~300℃(对位聚笨)
设计制造 GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
结构长度 GB/T 12221-1989、ANSI B16.10;JIS B2002
连接法兰 JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406;ANSI B16.5;JIS B2212~2214
压力试验 JB/T 9092-1999、API 598
传动方式 手动、蜗轮蜗杆传动、气动、电动。

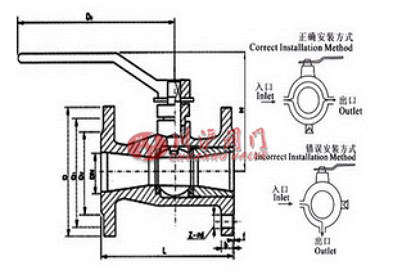

保温球阀 结构尺寸图

保温球阀结构图

保温球阀 连接尺寸
公称通径Dn L 日标、美标-JJS 10K(ANSI 150lb) 日标、美标-JJS 20K(ANSI 300lb)
D G T F C N-h D G T F C N-h
20 117 117 127 73 1.6 98.5 4-16 156 73 20.7 1.6 114.5 4-16
25 127 127 152 92 1.6 120.5 4-19 165 92 22.3 1.6 127 8-19
40 165 165 178 105 1.6 139.5 4-19 190 105 25.4 1.6 149 8-22
50 178 178 190 127 1.6 152.5 4-19 210 127 28.6 1.6 168 8-22
8 229 229 279 216 1.6 241.5 8-22
100 254 254 343 270 1.6 298.5 12-25
150 292 292 406 324 1.6 362.5 12-25
200 330 330 533 413 1.6 476.0 12-29
压力 口径 L D D1 D2 B Z-Φd 3-G
16 15 108 135 100 78 18 4-18 3-8
20 117 145 110 85 18 4-18 3-8
25 127 160 125 100 20 4-18 3-8
32 140 180 145 120 20 8-18 1/2
40 165 180 145 120 20 8-18 1/2
50 178 195 160 135 20 8-18 1/2
65 203 245 210 185 22 8-18 1/2
80 229 280 240 210 24 8-23 1/2
100 254 335 295 265 26 12-23 1/2
125 267 335 295 265 26 12-23 1/2
150 292 405 355 320 30 12-25 1/2
200 330 520 470 435 34 16-25 1/2
25 15 108 135 100 78 18 4-18 3-8
20 117 145 110 85 18 4-18 3-8
25 127 160 125 100 20 4-18 3-8
32 140 180 145 120 20 8-18 1/2
40 165 180 145 120 20 8-18 1/2
50 178 195 160 135 20 8-18 1/2
65 203 230 190 160 24 8-23 1/2
80 229 300 250 218 30 8-25 1/2
100 254 360 310 278 34 12-25 1/2
125 267 425 370 332 36 12-30 1/2
150 292 425 370 332 36 12-30 1/2
200 330 550 490 448 44 16-34 1/2
