保温截止阀 | BJ41W

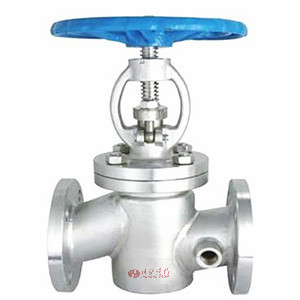

保温截止阀图片

保温截止阀 产品说明
角式保温截止阀按结构分为BJ41W夹套保温直通式截止阀和BJ45W夹套保温直流式截止阀,主要用于石油,化工,冶金,制药等各类系统中,以输送常温下会凝固的高粘度介质。该系统阀门的夹套焊装于阀门的两法兰之间,阀门的侧面,底部设置由夹套的连接口。
由于增加了夹套,此种阀门的连接法兰尺寸要比同一规格普通截止阀的连接法兰大一到两个规格,但结构长度与同规格的阀门相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可以顺畅地流过阀门。

保温截止阀 技术参数
型号 公称压力PN(MPa) 试验压力 适用温度 适用介质 保温套压力(MPa)
壳体 密封
BJ41W-16P、R、C 1.6 2.4 1.8 ≤350 硝酸类 ≤1.0
BJ41W-25P、R、C 2.5 3.8 2.8 ≤350 硝酸类 ≤1.0
保温截止阀 结构尺寸图

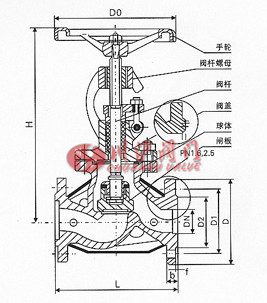

保温截止阀结构图

保温截止阀 连接尺寸

BJ41W-16主要外形尺寸和连接尺寸

型号 公称通径DNmm 尺寸
L D D1 D2 B-f Z-Φd H Do Z-G
  W   P
BJ41   -16 R
  H   C
15 130 95 65 45 16-2 4-14 170 170 3/8
20 150 105 75 55 16-2 4-14 190 190 3/8
25 160 115 85 65 16-2 4-14 205 205 3/8
32 180 135 100 78 18-2 4-18 270 270 1/2
40 200 145 110 85 18-3 4-18 310 310 1/2
50 230 160 125 100 18-3 4-18 358 358 1/2
65 290 180 145 120 18-3 4-18 373 373 1/2
80 310 195 160 135 20-3 8-18 435 435 1/2
100 350 215 180 155 20-3 8-18 500 500 1/2
125 400 245 210 185 22-3 8-18 614 614 1/2
150 480 280 240 210 24-3 8-23 674 674 1/2
200 600 335 295 264 26-3 12-23 818 818 1/2
250 730 405 355 320 30-3 12-25 949 969 1/2

BJ41W-25主要外形尺寸和连接尺寸

型号 公称通径DNmm 尺寸
L D D1 D2 B-f Z-Φd H Do Z-G
  W   P
BJ41   -25 R
  H   C
15 130 95 65 45 16-2 4-14 233 120 3/8
20 150 105 75 55 16-2 4-14 275 140 3/8
25 160 115 85 65 16-2 4-14 285 160 3/8
32 180 135 100 78 18-2 4-18 302 180 1/2
40 200 145 110 85 18-3 4-18 355 200 1/2
50 230 160 125 100 20-3 4-18 362 240 1/2
65 290 180 145 120 22-3 8-18 400 280 1/2
80 310 195 160 135 22-3 8-18 430 320 1/2
100 350 230 190 160 24-3 8-18 465 360 1/2
125 400 270 220 188 28-3 8-23 550 400 1/2
150 480 300 250 218 30-3 8-25 700 400 1/2
200 600 360 310 278 34-3 12-25 780 450 1/2
250 730 425 370 335 36-3 12-30 900 550 1/2

BJ41W-40主要外形尺寸和连接尺寸

型号 公称通径DNmm 尺寸
L D D1 D2 D6 B-f Z-Φd H Z-G
  W   P
BJ41   -40 R
  H   C
15 130 95 65 45 40 16-2 4-14 233 3/8
20 150 105 75 55 51 16-2 4-14 275 3/8
25 160 115 85 65 58 16-2 4-14 285 3/8
32 180 135 100 78 66 18-2 4-18 302 1/2
40 200 145 110 85 76 18-3 4-18 355 1/2
50 230 160 125 100 88 20-3 4-18 370 1/2
65 290 180 145 120 110 22-3 8-18 408 1/2
80 310 195 160 135 121 22-3 8-18 436 1/2
100 350 230 190 160 150 24-3 8-23 475 1/2
125 400 270 220 188 176 28-3 8-25 558 1/2
150 480 300 250 218 204 30-3 8-25 720 1/2
200 600 375 320 282 260 38-3 12-30 800 1/2

BJ41W-64主要外形尺寸和连接尺寸

型号 公称通径DNmm 尺寸
L D D1 D2 D6 B-f Z-Φd H Z-G
  W   P
BJ41   -64 R
  H   C
15 170 105 75 55 55 18-2 4-14 240 3/8
20 190 125 90 68 68 20-2 4-14 280 3/8
25 210 135 100 78 78 22-2 4-14 290 3/8
32 230 150 110 82 82 24-2 4-18 325 1/2
40 260 165 125 95 95 24-3 4-18 360 1/2
50 300 175 135 105 105 26-3 4-18 410 1/2
65 340 200 160 130 130 28-3 8-18 430 1/2
80 380 210 170 140 140 30-3 8-18 465 1/2
100 430 250 200 168 168 32-3 8-18 537 1/2
125 500 295 240 202 202 36-3 8-23 630 1/2
150 550 340 280 240 240 38-3 8-25 790 1/2
200 650 405 345 300 300 44-3 12-25 910 1/2
