角式快开排泥阀 | JM744X

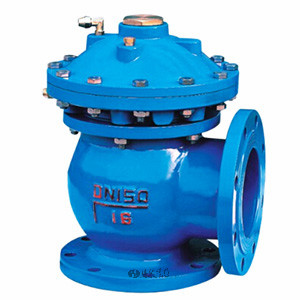

角式快开排泥阀图片

角式快开排泥阀 产品说明
J744X液动角式排泥阀,主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,采用电动二位四通换向阀或手动二位四通或向阀集中控制,操作方便,阀门启闭灵活。此阀主要安装在个类沉淀池的底部壁外,用以排除池底的泥沙污物。相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。
液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

角式快开排泥阀 安装示意图

角式快开排泥阀安装示意图

角式快开排泥阀 结构图

角式快开排泥阀结构图

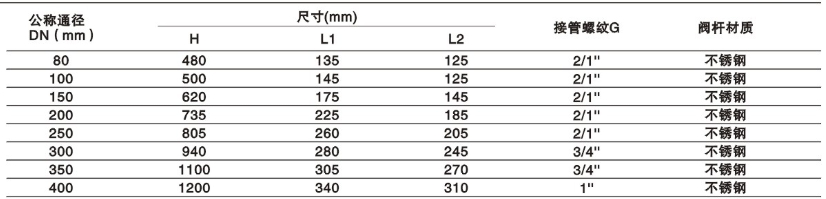

角式快开排泥阀 安装尺寸

角式快开排泥阀安装尺寸
