缓闭止回阀 | 300X

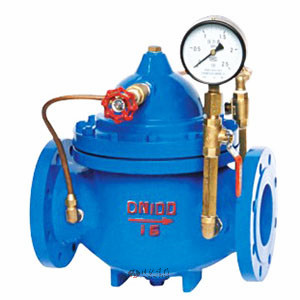

缓闭止回阀图片

缓闭止回阀 产品说明
300X型缓闭止回阀由主阔、单向阀、针阀、球阍、微形过滤器和压力表组成水力控制阀接管系统。利用水力自 动操作,可使主阀得到最佳的开启和关闭速度。防止水锤水击的产生,以达到缓闭消声的效果。当阀门从进口端给 水时,水通过微型过滤器、针阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针阀开度小于球阀开度, 即主阀控制室的排水速度大于迸水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。 当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控 制室流出,引起主控制室逐渐升压,缓缓关闭主阀本产品利用水力自力控制,不需要其它装置和能源,保养简便, 开启及缓闭平稳。此阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

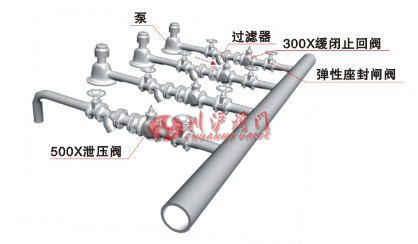

缓闭止回阀 安装示意图

缓闭止回阀安装示意图

缓闭止回阀 结构图

缓闭止回阀结构图

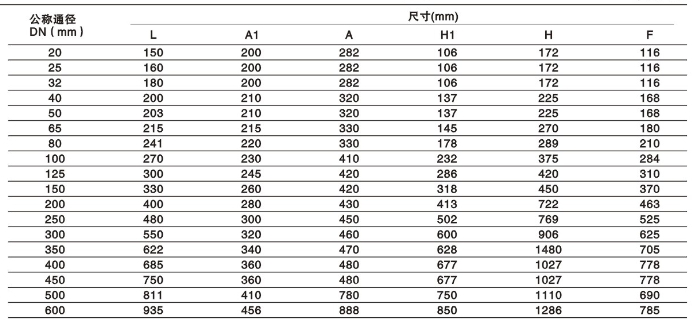

缓闭止回阀 安装尺寸

缓闭止回阀安装尺寸
