多弹簧薄膜执行器 | ZHA\B

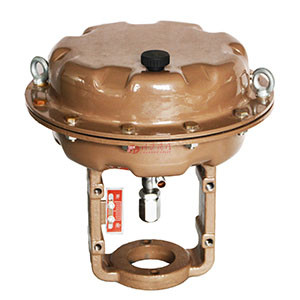

多弹簧薄膜执行器 产品图片

ZHA\B多弹簧薄膜执行器 产品说明

ZHA\B多弹簧薄膜执行器由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。以压缩空气为能源动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,此压力作用在膜室膜片上产生推力压缩弹簧组件,并使推杆位移,当推杆与弹簧组被压缩后产生的反力相平衡时,阀杆就稳定在相应行程上。依照力平衡原理,行程大小与压力信号输入大小成一定的比例关系,从而达到阀门阀芯准确定位。

ZHA型: 正作用,当信号压力增加时,阀杆部件向下移。
ZHB型: 反作用,当信号压力增加时,阀杆部件向上移。

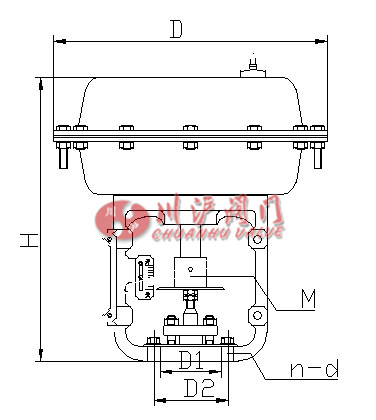

ZHA\B结构图

ZHA\B结构图

ZHA\B多弹簧薄膜执行器 技术参数
型号 ZHA\B-11 ZHA\B-22 ZHA\B-23 ZHA\B-34 ZHA\B-45 ZHA\B-56
行程(mm) 10 10、16 16、25 40 40、60 100
有效面积(cm) 200 350 350 560 960 1600
D1(mm) 32 60 60 80 95 100
D2(mm) / 80 80 105 122 130
n-d / 2-Φ10 2-Φ10 4 -Φ12 4 -Φ14 4 -Φ18
M M8 M8 M8 M12×1.25 M16×1.5 M20×1.5
S(ZHA/ZHB)mm 80/70 100/84 100/75 154/114 180/115 260/160
气源接口尺寸 M10×1 M12×1.25 M16×1.5
气源压力 0.14、0.25MPa
环境温度 -30~60oC
弹簧范围 0.02~0.10、0.04~0.10、0.08~0.24MPa
ZHA\B多弹簧薄膜执行器 外形尺寸及重量
型号 ZHA\B-11 ZHA\B-22 ZHA\B-23 ZHA\B-34 ZHA\B-45 ZHA\B-56
H(mm) 220 270 300 375 490 720
D(mm) 236 285 285 360 470 620
重量(Kg) 10 12 16 22 52 125
ZHA\B多弹簧薄膜执行器 性能参数
项目 带定位器 不带定位器
基本误差% ≤±1 ≤±4(输出行程的百分数表示)
回差% ≤1 ≤2.5(输出行程的百分数表示)
死差% ≤0.8 ≤2.5(输出压力范围的百分数表示)
额定行程偏差% ±2.5
始终点偏差% ±0.1 ±2.5
零位迁移量% ±20
薄膜耐压强度MPa 20~24
工作寿命 不少于30万次
ZHA\B多弹簧薄膜执行器配在调节阀图片

ZHA\B多弹簧薄膜执行器配在调节阀图片 ZHA\B多弹簧薄膜执行器配在调节阀图片
