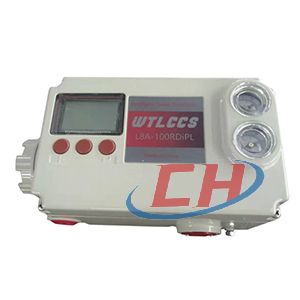

阀门定位器L8A100
阀门定位器L8A100 产品说明
阀门定位器L8A100系列可根据控制系统给定的4~20mA电流信号，通过气动执行器使阀门达到指定开度的装置。
阀门定位器L8A100 技术参数
| 项 目 | L8A-100L | L8A-100R | |||
|---|---|---|---|---|---|
| 单作用 | 双作用 | 单作用 | 双作用 | ||
| 输入信号 | 4~20mADC(不带显示、不带反馈型号) | ||||
| 阻抗 | 250±15Q(不带显示、不带反馈型号) | ||||
| 供给压力 | 1.4~7.0kgf/cm²(20~100 psi) | ||||
| 行程 | 10~150mm | 0~90° | |||
| 气源接口尺寸 | PT(NPT) 1/4 | ||||
| 压力表接口尺寸 | PT(NPT) 1/8 | ||||
| 电源接口尺寸 | PF 1/2(G 1/2) | ||||
| 防爆等级 | NEPSI: ExialICT6 Ex dlI BT6 | ||||
| 防护等级 | IP66 | ||||
| 环境 温度 |
工作 温度 |
标准型： -20~70℃ 低温型： -40~70℃(-20℃以下无显示) |
|||
| 防爆 温度 |
20~60℃ | ||||
| 线性 | ±1.0% F.S | ||||
| 滞后度 | 1.0% FS | ||||
| 灵敏度 | ±0.2% F.S | ±0.5%F.S | ±0.2% F.S | ±0.5% F.S | |
| 重复性 | ±0.5% F.S | ||||
| 空气消耗量 | 3LPM(Sup=1.4kgf/cm²,20psi) | ||||
| 流量 | 80LPM(Sup=1.4kgf/cm²,20psi) | ||||
| 材质 | 压铸铝 | ||||
| 重量 | 2.1kg | 2.1kg | |||
| 带显示功能/带反馈功能型号 | |||||
| 输入信号 | 4~20 mADC(二线制) | ||||
| 输入负载电压 | MAX 15v | ||||
| 反馈信号 | 4 ~ 2 0 m A D C ( 二 线 制 ) | ||||
| 反馈信号电源 | DC 24v±15% | ||||
