当前位置:首页 > 产品中心 > 气动执行器气动执行器
山武定位器 | AVP

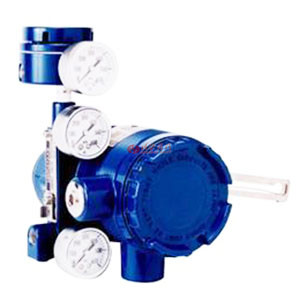

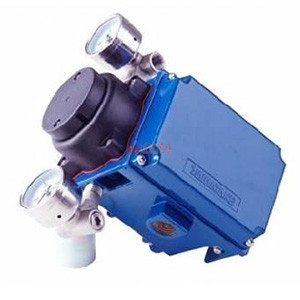

山武定位器 产品图片 山武定位器 产品图片

山武定位器 产品说明

山武定位器 AVP是智能型阀门定位器,能连接到调节器的 4—20 mA 输出回路上,所有调 整有电子模块完成,输入信号和调节阀开度之间的关系可任意设置,能容易设置 分程和其他特殊的应用。AVP山武定位器有两种形式,即:整体型和分离型,每种形式中有 三种型号,各有不同功能。

整体型
AVP300:无阀位输出的模拟量信号(4-20mA)
AVP301:有阀位输出的模拟量信号(4-20mA)
AVP302:HART 通信协议。
分离型
AVP200:无阀位输出的模拟量信号(4-20mA)
AVP201:有阀位输出的模拟量信号(4-20mA)
AVP202:HART 通信协议

山武定位器 性能参数

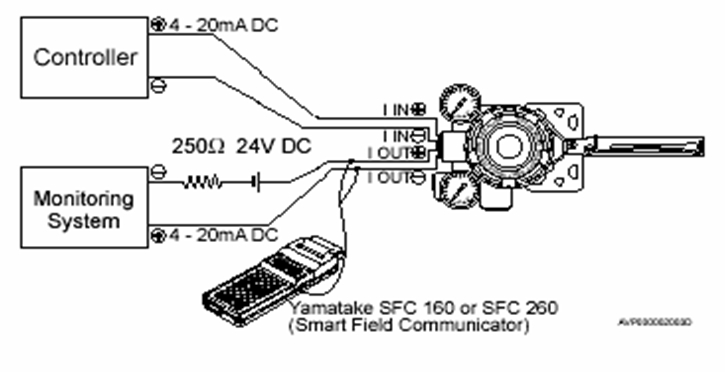

山武定位器带4-20mA 模拟量信号输出的系统示意图

山武定位器带4-20mA 模拟量信号输出的系统示意图

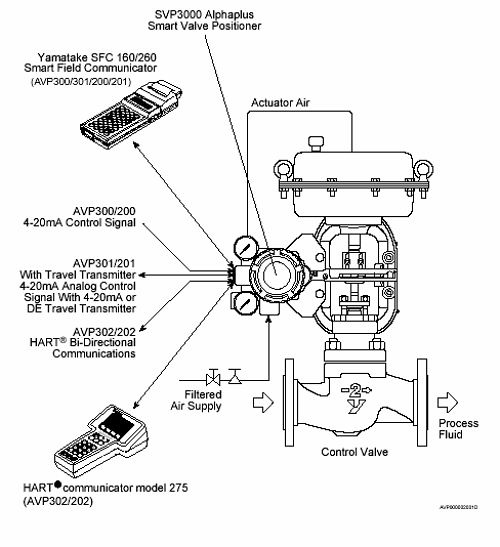

山武定位器 系统结构示意图

山武定位器型号系统结构示意图

山武定位器 调试说明

SVP 智能定位器安装完成后,必需进行自整定,自整定开始时阀门会自动开 关,检查工况条件,确保阀门开关不影响工艺和人身伤害,自整定有两种方 式,即:
1) 使用外部旋钮

2) 用 SFC(7.5 以上版本)或 HART 手操器

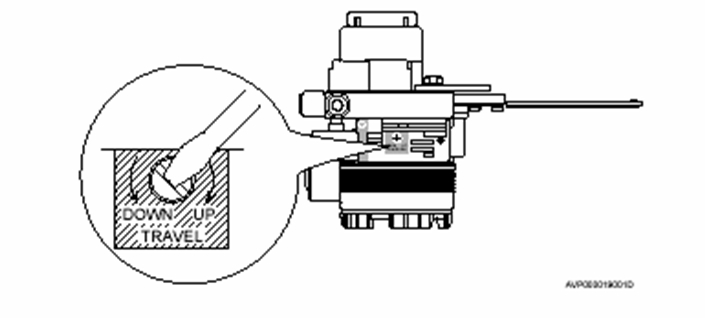

山武定位器工作原理图

自整定自动设别的参数有: 零位和满度; 执行机构的摩擦系数等,如零位和满度未满足要求,则需手动调整零位和满度,该调整量是自整 定默认行程的 10%,经调整后,定位器自动储存调整后的行程。零位与量程 的调整相互不影响。

外部开关的自整定
操作步骤:
1)调节过滤减压阀气源至执行机构的额定值,输入 18mA±1%的信号至 SVP。
2)用一字螺丝刀向右旋转零位/满度调整螺钉至停止为止,保持约 3 秒种, 直至阀门动作,自整定开始,松开螺丝刀。
3)阀门自动进行全开-全关来回二次,然后在 50%开度处稍作停留进行运 算,运算结束后,最终停留在对应输入信号(18mA)的开度位置。整个 过程大约 3 分钟。
4)改变输入信号后,核对阀开度,自整定完成。
5)当自整定在进行时,若输入信号低于 4mA,自整定中断,必须重新自整 定。自整定完成后,保持输入信号 4mA 以上信号至少 30 秒,才能把自整定参数自动保存到 SVP 中。
6)在自整定期间,若连接 SFC 手操器于 SVP 上,按 SFC 手操器上的 ID 键,就能在 SFC 的液晶屏上显示自整定参数。

零位-满度调整
SVP 具有外部零位-满度调整功能。当无 SFC(或 HART)手操器时,或在防爆现场不能使用手操器时,该功能是非常有效的。
有三种方法能进行零位-满度调整,即:
1)输入电流信号后,用外部开关(与自整定螺钉合用)。
2)输入电流信号后,用 SFC(或 HART)手操器。
3)直接供气源(过滤减压阀调节气压)后,用 SFC(或 HART)手操器。

用外部开关调整
输入电流信号后,逆时针或顺时针旋转自整定开关,就能完成零位-满度的 调整。
调整方法: 顺时针旋转自整定螺钉,反馈杆向上(阀杆向上)。 逆时针旋转自整定螺钉,反馈杆向下(阀杆向下)。
零位调整:
输入 4 mA 信号,检查零点,若有偏差,旋转自整定螺钉,使零点到合 适位置(顺时针旋转,阀芯向上移动;逆时针旋转;阀芯向下移动,零位与 量程的调整相互不影响)。
满度调整:
输入 20mA 信号,检查满度,若有偏差,旋转自整定螺钉,使满度到合 适位置(顺时针旋转,阀芯向上移动;逆时针旋转;阀芯向下移动)。 阀开度确认:分别输入 4mA、8mA、12mA、16mA、20mA 检查阀开度,若有偏差或阀门振荡,再进行一次自整定,就能完成整个过程的调试。

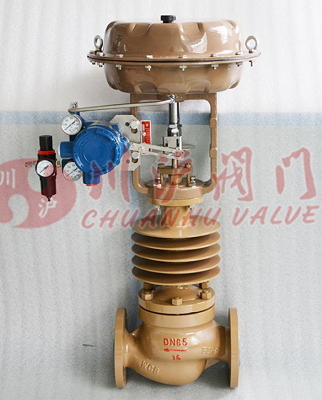

山武定位器 安装在调节阀图片

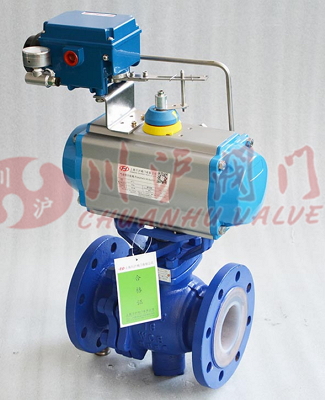

山武定位器 安装在调节阀图片 图片 山武定位器 安装在调节阀图片 图片
