气动快速切断阀 | CHJ641F

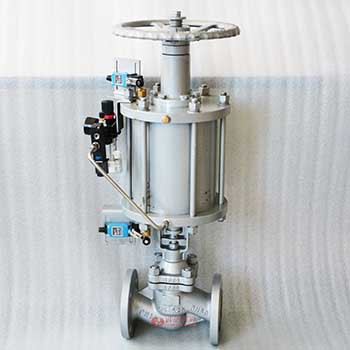

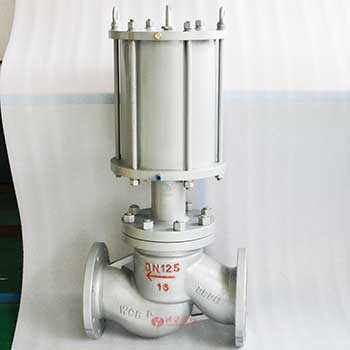

气动快速切断阀图片 气动快速切断阀图片

气动快速切断阀 产品说明

气动快速切断阀是采用活塞式气动执行机构与截止阀组成,适用于截止切断测应用场合。气动快速切断阀具有密封性能好,双向耐压零泄漏;无磨损、无冲击、寿命长;抗分子筛粉尘。长期以来,气动快速切断阀在使用过程中我们不断完善和发展这种类型的阀门,现在它的结构简单可靠、密封良好、动作时间短、密封寿命长。近年来,已被多家大型石化、钢铁、化肥企业使用。

气动快速切断阀 性能参数

1、密封性能好,达到零泄漏标准;
2、阀门开关速度快3S以内;
3、寿命长,可经受长期频繁开关;
4、具备双向耐压性和抗高速气流冲刷性能;
5、能用于氢气、一氧化碳等易燃易爆、有毒和粉尘等恶劣环境;
6、具备双向耐压性和抗高速气流冲刷性能;
7、气动开关,具有阀位状态现场指示和开关信号反馈。
附件选项:根据不同控制和要求可选择下列附件。
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。

气动快速切断阀 性能参数
执行器型号 ZS系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

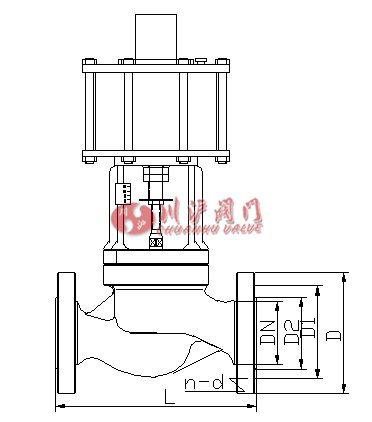

气动快速切断阀 结构尺寸图

气动快速切断阀结构图

气动快速切断阀 连接尺寸
公称通径 连接尺寸
L D D1 D2 z-d
15 130 95 65 45 4-14
20 150 105 75 55 4-14
25 160 115 85 65 4-14
32 180 135 100 78 4-18
40 200 145 110 85 4-18
50 230 160 125 100 4-18
65 290 180 145 120 4-18
80 310 195 160 135 8-18
100 350 215 180 155 8-18
125 400 245 210 185 8-18
150 480 280 240 210 8-23
200 600 335 295 265 12-23
250 650 405 355 320 12-25

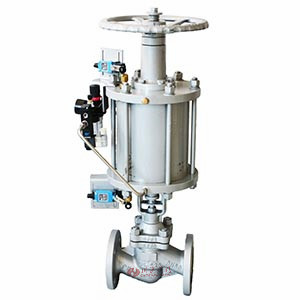

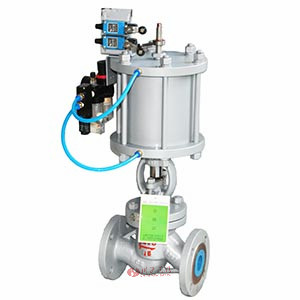

气动快速切断阀 图片

气动快速切断阀图片 气动快速切断阀图片
