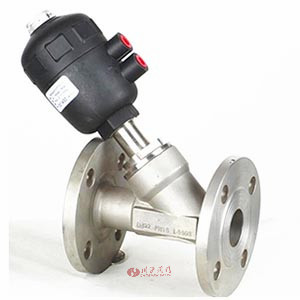

气动法兰角座阀 | JY2000
气动法兰角座阀 产品说明
气动法兰角座阀是上海川沪阀门有限公司新引进国外先进生产技术，结合现代生化、食品等工业应用研发而成的新一代产品。它广泛应用于食品和化学过程，灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。
气动法兰角座阀 性能参数
| 压力范围 | 0-16Bar |
|---|---|
| 介质温度 | -10~180℃ |
| 阀体材料 | 不锈钢 |
| 密封材料 | 聚四氟乙烯PTFE |
| 执行机构外壳 | 聚酰胺PA |
| 介质 | 中性气体、水、空气 |
| 制造标准 | GB、ISO、BS、ANSI、DIN |
气动法兰角座阀 参数
| 接口 | 内孔 | KV值 | 大工作压力(Bar) | 要求小控制压力(Bar) | 执行器尺寸 | 流向 |
|---|---|---|---|---|---|---|
| G3/4 | 20 | 8.0 | 16 | 2.7 | 50 | 阀座上方 |
| G1 | 25 | 19 | 16 | 2.0 | 63 | |
| G1-1/4 | 32 | 27.5 | 16 | 2.0 | 63 | |
| G1-1/2 | 40 | 42.0 | 16 | 2.0 | 63 | |
| G2 | 50 | 52 | 16 | 2.0 | 80 | |
| G2-1/2 | 65 | 77 | 14 | 1.6 | 100 |
气动法兰角座阀 可选附件
| 控制功能 | 常开 |
|---|---|
| PPS执行器外壳适用环境温度 | 5~130℃ |
| 执行机构 | 无复位弹簧双作用执行器 |
| 连接方式 | 快装、法兰 |
| 位置反馈 | 电子式位置反馈 |
| 手动 | 手动应急开关 |
| 适配器 | 符合Namur标准 |

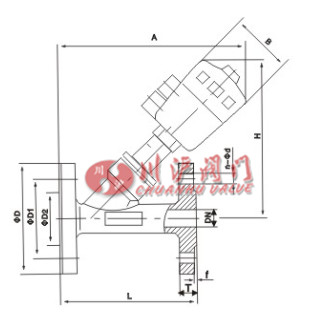

气动法兰角座阀 结构尺寸图
气动法兰角座阀 连接尺寸
| 通径 | L | T | f | D | D1 | D2 | H | A | B | n-d | 执行器 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 120 | 14 | 2 | 95 | 65 | 40 | 137 | 180 | 64 | 4-14 | 50 |
| DN20 | 130 | 14 | 2 | 105 | 75 | 50 | 145 | 185 | 64 | 4-14 | 50 |
| DN25 | 140 | 14 | 2 | 115 | 85 | 60 | 173 | 210 | 80 | 4-14 | 63 |
| DN32 | 150 | 16 | 2 | 135 | 100 | 70 | 210 | 240 | 80 | 4-18 | 63 |
| DN40 | 180 | 16 | 2 | 145 | 110 | 80 | 260 | 245 | 80 | 4-18 | 63 |
| DN50 | 195 | 16 | 2 | 160 | 125 | 92 | 300 | 295 | 100 | 4-18 | 80 |
| DN65 | 230 | 18 | 2 | 185 | 145 | 115 | 315 | 320 | 126 | 4-18 | 100 |
| DN80 | 250 | 18 | 2 | 195 | 160 | 130 | 330 | 330 | 126 | 8-18 | 100 |
| DN100 | 280 | 18 | 2 | 215 | 180 | 150 | 360 | 360 | 156 | 8-18 | 125 |
