Y型过滤器 | GL41H

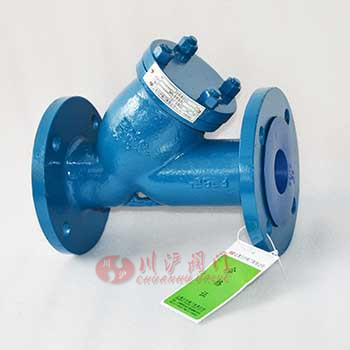

Y型过滤器图片

Y型过滤器 产品说明
Y型过滤器(水过滤器)属于管道粗过滤器系列,也可用于气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。我公司所生产的Y型过滤器(水过滤器)能根据客户具体要求(特殊压力、特殊口径)定制。Y型过滤器(水过滤器)具有制造简单、安装清洗方便、纳污量大等优点。相关产品有:篮式过滤器、自动反冲洗过滤器、T型过滤器、手摇刷式过滤器等。
Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。Y型过滤器具有结构先进,阻力小,排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。

Y型过滤器 技术参数
主要技术参数 主要零部件材料
型号 PN 壳体实验压力 工作压力 零件名称 管体 滤网 伸缩拉杆 O形圈
GL41H 1.0 1.5 1.0 材质 铸铁、碳钢、不锈钢 不锈钢 碳钢镀锌 丁腈橡胶
GL41H 1.6 2.4 1.6
Y型过滤器 结构尺寸图

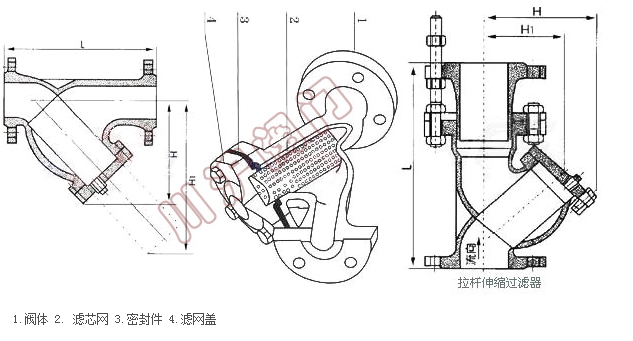

Y型过滤器结构图

Y型过滤器 连接尺寸
DN "英寸 L H H1 拉杆伸缩过滤器 参考重量kg
15 1/2 125 70 150 L H 2
20 3/4 145 70 150 3
25 1 160 80 160 3.8
32 1 1/4 180 90 180 6
40 1 1/2 200 100 240 7.2
50 2 220 130 250 300 130 10
65 2 1/2 260 165 350 350 165 17
80 3 280 195 390 400 195 20
100 4 320 230 450 450 230 32
125 5 350 300 520 500 300 53
150 6 380 335 580 550 335 66
200 8 495 420 690 650 420 110
250 10 595 500 800 775 500 165
300 12 640 580 950 900 580 225
350 14 700 640 1150 312
400 16 800 700 1360 500
450 18 850 790 1480 700
500 20 900 875 1650 900

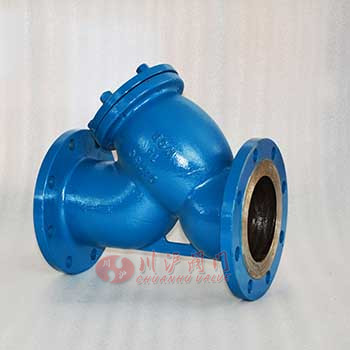

Y型过滤器图片

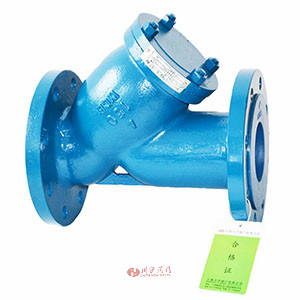

Y型过滤器图片 Y型过滤器图片
