杠杆浮球式蒸汽疏水阀 | FT44H

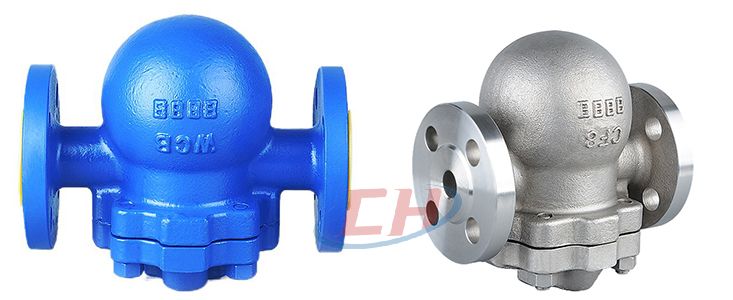

杠杆浮球式蒸汽疏水阀图片

杠杆浮球式蒸汽疏水阀 产品说明

杠杆浮球式蒸汽疏水阀用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续地排除凝结水,有效地阻止蒸汽泄漏,并获得最好的加热效果

性能优点
1、 能连续排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率。
2、 蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定,
3、 排空气性能好。自动排空气装置能排出不凝结的冷热气体,无气锁现象,工作平稳无噪音。
4、 密封性能卓越。密封件采用球面密封,工作时无集中磨损使用寿命厂。
工作原理
该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体。当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。
使用和保养
1、 应确认阀体的材料、压力和温度的最大值能否满足工况所需。
2、 在安装前必须清洗管道,除去杂物。
3、 安装位置应尽可能靠近加热设备。
4、 应水平安装在管路的最低点,流向与阀体上标注的方向一致。
5、 每台加热设备要各自安装疏水阀,以免互相影响。
6、 在保证系统能安全运行时,缓慢开启疏水阀钱的阀门,使其逐渐升温至正常状态。
7、 要定期保养,保证疏水阀正常工作。

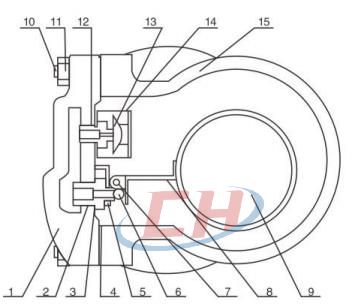

杠杆浮球式蒸汽疏水阀 结构尺寸图

杠杆浮球式蒸汽疏水阀结构图

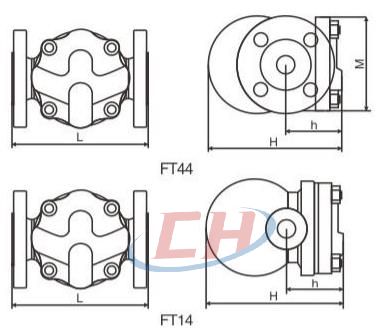

杠杆浮球式蒸汽疏水阀 连接尺寸
型号 公称通径 L H H1 S ∅ A×C
FT44H-16
FT44H-25
FT44H-40
杠杆浮球式
15 150 153 75 105 95×95
20 150 153 75 105 95×95
25 160 153 75 105 95×95
32 270 240 85 150 147×147
40 270 240 85 150 147×147
50 270 240 85 150 147×147
65 270 240 85 150 210×210
80 350 300 90 210 210×210
100 350 300 90 210 210×210
