内螺纹过滤器 | GL11H

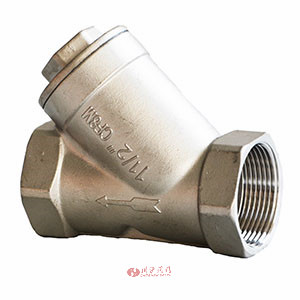

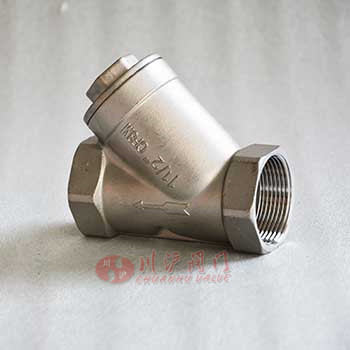

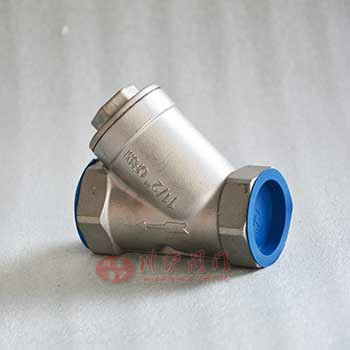

内螺纹过滤器图片

内螺纹过滤器 产品说明

GL11H过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
1、抗污性强,排污方便;流通面积大,压力损失小;结构简单,体积小。
2、过滤网材质,有奥氏体304、316、316L。
4、连接形式:螺纹,承插焊。

内螺纹过滤器 技术参数
壳体材质 碳钢、黄铜 不锈钢
滤框滤网材质 不锈钢
密封件材质 柔性石墨、聚四氟乙烯
环境温度(℃) -30~425 -80~450
连接形式 螺纹、承插焊
公称压力(MPa) 0.6~5.0(150Lb~600Lb)
过滤精度(目/in) 10~300

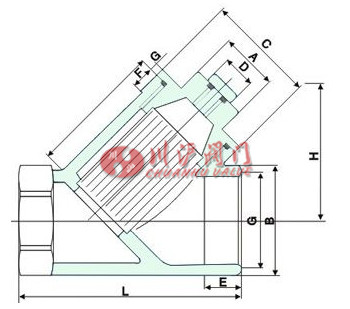

内螺纹过滤器 结构尺寸图

内螺纹过滤器结构图

内螺纹过滤器 连接尺寸
DN(mm) 公称通径G L E B H
6 1/4" 63.5 11.5 24 42
10 3/8" 64 13 24 42
15 1/2" 65 14 26 43
20 3/4" 80 15 32 50
25 1" 89 17 41 60
32 1 1/4" 107 20 49 64
40 1 1/2" 118 20 56 70
50 2" 140 22 69 88
