下展放料阀 | FL41H

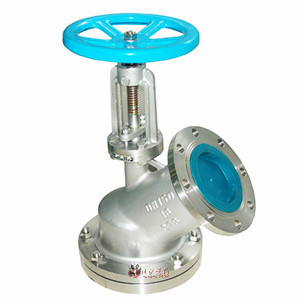

下展放料阀图片

下展放料阀 产品说明
上展放料阀,下展式放料阀主要用于反应器,储罐和其它容器的底部排料,借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在容器出口的残留现象。FL41H上展式放料阀,下展式放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V 型,并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均为堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。FL41H上展式放料阀,下展式放料阀在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。

下展放料阀 产品特点
名称 CF8(304) CF3(304L) CF8M(316) CF3M(316L) WCB
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

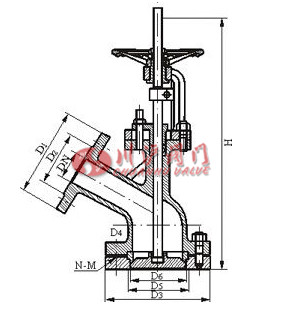

下展放料阀 结构尺寸图

下展放料阀 结构图

下展放料阀 连接尺寸
DN 上法兰 上法兰 下法兰 密封座
D1 D2 D3 D4 D5 D6
25 115 85 135 100 70 40
32 135 100 145 110 75 55
40 145 110 160 125 100 65
50 165 125 180 145 85 70
65 180 145 195 160 135 90
80 195 160 215 180 155 130
100 215 180 245 210 195 135
125 245 210 280 245 180 145
150 280 240 335 295 210 185
200 335 295 405 355 / /
