电动放料阀 | FL941F/H

电动放料阀图片

电动放料阀 产品说明
FL941F/HF电动放料阀性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。本类阀门在管道中一般应当水平安装。 FL941F/H电动放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式,例如,手动,气动(弹簧复位式、双作用式、带手轮和不带手轮),电动,液动,齿轮等。 FL941F/HF电动放料阀系列主要用于反映器,储罐和其他容器的底部排料,借助于底部法兰焊接于储罐和其他的底部,因此消除工艺介质通常在容器出口的残留现象。

电动放料阀 产品特点
零件名称 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB+F46
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB+F46
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB+F46
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

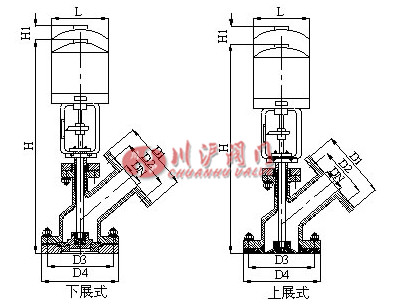

电动放料阀 结构尺寸图

电动放料阀结构图

电动放料阀 连接尺寸
公称通径DN(mm) 上展式 下展式 H H1 L
D1 D2 D3 D4 D1 D2 D3 D4
25 115 85 85 115 115 85 100 135 750 280 280
32 135 100 100 135 135 100 110 145 810
40 145 110 110 145 145 110 125 160 845
50 160 125 125 160 160 125 145 180 845
65 180 145 145 180 180 145 160 195 1000 310
80 195 160 160 195 195 160 180 215 1050
100 215 180 180 215 215 180 210 245 1120
125 245 210 210 245 245 210 240 280 1370
150 280 240 240 280 280 240 295 335 1450 370
200 335 295 295 335 335 295 335 405 1585 360

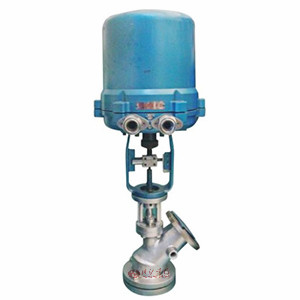

电动放料阀 图片

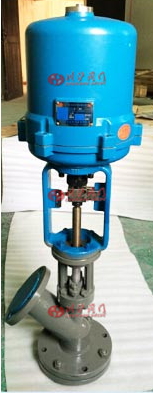

电动放料阀 图片
