气动卫生级球阀接线图和调整方法

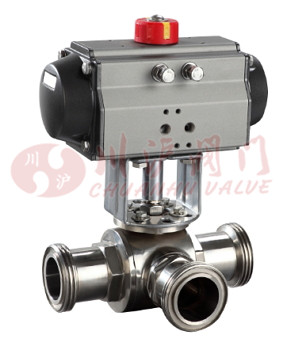

气动卫生级球阀是气动执行器与快装球阀装配组成。也称为气动卡箍球阀。皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。气动卫生级球阀阀体采用不锈钢精制而成,流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。直通式卫生级气动球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

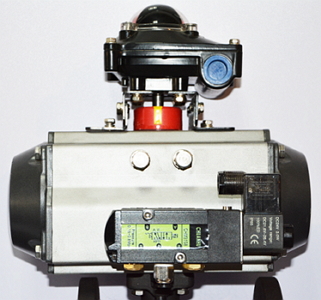

气动卫生级球阀开关型接线图 配电磁阀

电磁阀用于气动阀门开启或关闭的电控操作。 符合NAMUR连接标准, 直接安装在气动执行器侧面,无需管子连接。根据仪表控制系统需要选择单电控或双电控制。二位五通电磁阀配双作用式执行器,二位三通电磁阀配单作用式执 行器。同时该产品有基本型(IP67)和防爆型,防爆级别为Ex dIIBT4,为防爆级别适用于工厂的易爆环境场所。也可根据需要选择适合的电压

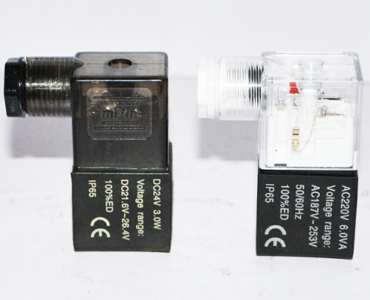

气动卫生级球阀开关型接线图 气动卫生级球阀开关型接线图

电磁阀结构形式:滑动
动作方式:电磁铁或手动操作。
按下并旋转手动操作钮可实现手动状态锁定。
复位方式:气动弹簧复位、机械弹簧复位、电磁铁操作复位。
接 口:ISO228/1标准G1/4
环境温度:-20℃~+60(防爆型-15℃~+50℃)
介质温度:-20℃~+80℃(防爆型-15℃~+50℃)
材 质:阀体和内部零件:阳极电镀铝合金、铜。
加固端盖:塑料。
密封圈:丁苯橡胶(NBR)和聚亚安酯(AU)。
安 装:符合NAMUR标准和VDI/VDE3845的双孔

功 能:2位3通NC(V45C2),2位5通(V45K2)
介 质:经过过滤(50微米)、润滑的或非润滑的压缩空气,而且干燥露点到-20℃,
额定流量:V45K2型:QNn=1060N1/min,
V45C2型:1-2QNn-1060N1/min,2-3QNn=1060N1/min
公称通径:DN7mm
换向时间:大约40毫秒
特殊装备:防爆线圈EExmT6

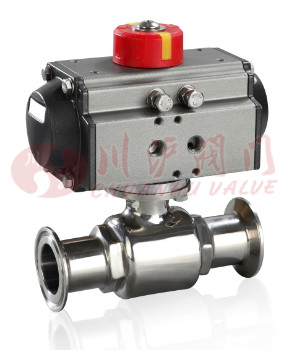

气动卫生级球阀开关型图片

气动卫生级球阀开关型图片 气动卫生级球阀开关型图片

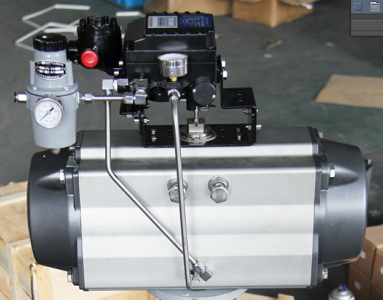

气动卫生级球阀调节型接线图 配YT定位器

YT-1000阀门定位器和调节阀、球阀、蝶阀配套使用,构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动 调节阀的气信号,控制调节阀的动作。同时根据调节阀的开度进行反馈,使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。

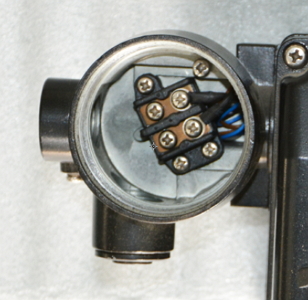

气动卫生级球阀调节型接线图 气动卫生级球阀调节型接线图

通过防爆等级(Exia Ⅱ BT6, Exdm Ⅱ BT6,Exdm Ⅱ CT6)认证。
通过IP66等级认证。
具有高抗振性(在5~200Hz时无影响)。
电气接口均为多孔形式,便于任意方向连接。
调校简单,易于实现正、反作用的转换对于小型执行机构,
通过调节气孔流量可消除振荡现象。
不需要换零部件即可完成1/2等分控制。
设计为部件组合式结构,便于维修和保养。v 易于反馈连接。
空气消耗低。

型 号
项 目
YT-1000L YT-1000R
直行程 角行程
单作用 双作用 单作用 双作用
输入信号: 4~20mA DC
电    阻: 250 ± 15 Ω
供气压力: 1. 4~7kgf/cm    2.  (20~100psi)
行    程: 10~150mm   0~90 度
气管接口: PT(NPT)1/4
压力表接口: PT(NPT)1/8
电气接口: PF1/2(G1/2)
防爆等级: Exdm Ⅱ B(C)T6,  Exia Ⅱ BT6
防护等级: IP66
环境温度: -20 ℃-70℃
线性度: ±1%F.S.    ±2%F.S.
滞后度: ±1%F.S.
灵敏度: ±0.2%F.S.   ±0.5%F.S.
重复度: ±0.5%
空气消耗量: 3LPM(Sup=1. 4kgf/cm   2 ,20psi)
流    量: 80LPM(Sup=1. 4kgf/cm   2 ,20psi)
材    料: 铸铝
