电动三偏心蝶阀接线图和调整方法

电动三偏心蝶阀由精小型电动执行器和三偏心多层次金属 硬密封结构,被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该电动调节阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具 有良好的耐腐蚀性,使用寿命长,本阀具有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。产品具有以下特点:
1、本阀采用三偏心密封结构,阀座与蝶板磨损小。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

电动三偏心蝶阀(单项AC220V)接线图 开关型带无源触点

电动三偏心蝶阀(单项AC220V)接线图 开关型带无源触点

电动三偏心蝶阀(单项AC220V)接线图 调节型输入输出信号4-20mA

电动三偏心蝶阀(单项AC220V)接线图 调节型输入输出信号4-20mA

电动三偏心蝶阀调整方法

电动三偏心蝶阀执行器无论是单机出厂,还是组装在调节阀上出厂,出厂前均已做调整,但是考虑到运输和安装过程中的激烈的振动、撞击等现象,因此在运行前应确认动作是否准确,如有偏差可以按照如下步骤调整好。

调试说明

1.行程限位的调整(图13,图14 )
转动手轮使执行器运动到阀门全美的位置。然后,用扳手松开限位凸轮固紧螺母,转动限位凸轮(黄色开,红色关)将其调整到恰好压下限位开关( CLS)的位置,再将限位凸轮螺母固紧。这样就设定好了执行器全关时行程限位的位置。全开时的位置同样方法设定。

电动三偏心蝶阀调整方法

2.机械限位的调整
松开机械限位螺钉的锁紧螺母,然后手动使执行器运动到全关的位置,旋转限位螺母,当其碰到里面的扇形齿轮后停止转动,再旋出两圈,最后上紧锁紧螺母。这样就设定好了执行器全关时的机械限位的位置。全开时的位置可同样设定。如图1 5所示:

电动三偏心蝶阀调整方法

3. 电位器的调整
电位器在执行器中作为一种反馈信号输出,有三个输出端子,其中②脚接电位器的滑臂。①脚接执 行器开动作时,与滑臂之间的电阻不断减小一端,③脚则接执行器关闭动作时与滑臂之间的电阻不断减小 一端(注意:电位器不应出现阻值过零,跳变现象)。用手柄转动阀门到全开位置,以开到限位开关动作 为准,用万用表测量,将接线端子上②脚①脚电阻调整到35Ω- 60Ω之间。若不正确可通过转动电位器 传动齿轮调整。

电动三偏心蝶阀调整方法

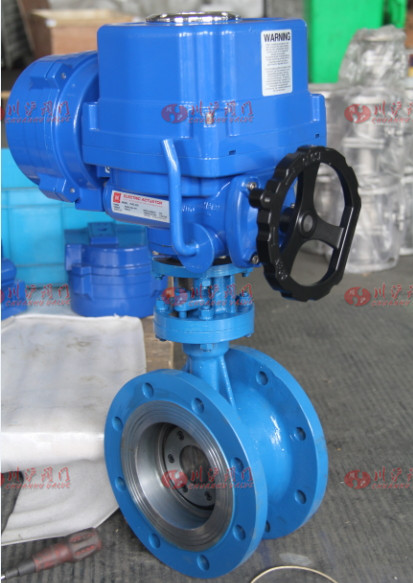

电动三偏心蝶阀 图片

电动三偏心蝶阀 图片
