电动软密封法兰蝶阀接线图和调整方法

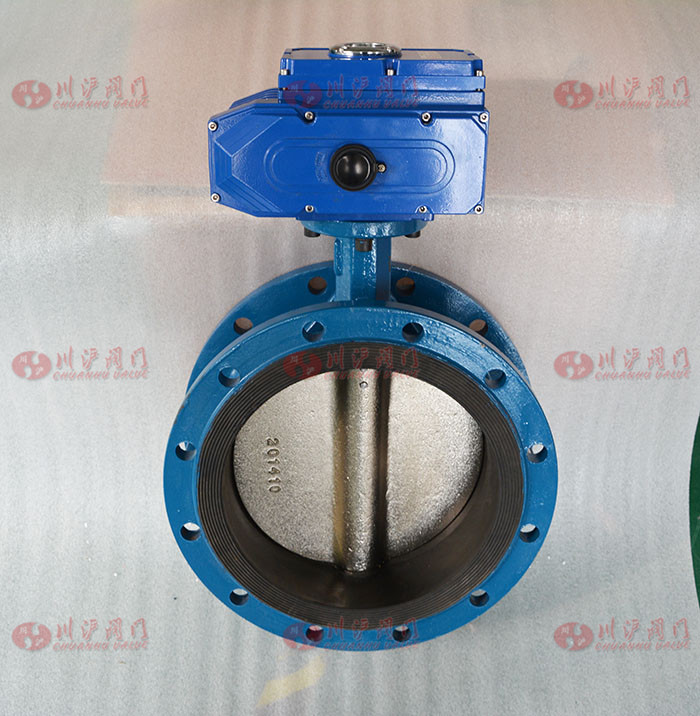

电动软密封法兰蝶阀用途及特点 ;软密封蝶阀适用于温度≤80℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。 D941X电动法兰蝶阀性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

电动软密封法兰蝶阀（单项AC220V）接线图 开关型带无源触点

电动软密封法兰蝶阀（单项AC220V）接线图 调节型输入输出信号4-20mA

电动软密封法兰蝶阀调整方法

电动软密封法兰蝶阀执行器无论是单机出厂，还是组装在调节阀上出厂，出厂前均已做调整，但是考虑到运输和安装过程中的激烈的振动、撞击等现象，因此在运行前应确认动作是否准确，如有偏差可以按照如下步骤调整好。

调试说明

1.行程限位的调整(图13，图14 )
转动手轮使执行器运动到阀门全美的位置。然后，用扳手松开限位凸轮固紧螺母，转动限位凸轮（黄色开，红色关）将其调整到恰好压下限位开关( CLS）的位置，再将限位凸轮螺母固紧。这样就设定好了执行器全关时行程限位的位置。全开时的位置同样方法设定。

2．机械限位的调整
松开机械限位螺钉的锁紧螺母，然后手动使执行器运动到全关的位置，旋转限位螺母，当其碰到里面的扇形齿轮后停止转动，再旋出两圈，后上紧锁紧螺母。这样就设定好了执行器全关时的机械限位的位置。全开时的位置可同样设定。如图1 5所示：

3. 电位器的调整
电位器在执行器中作为一种反馈信号输出，有三个输出端子，其中②脚接电位器的滑臂。①脚接执 行器开动作时，与滑臂之间的电阻不断减小一端，③脚则接执行器关闭动作时与滑臂之间的电阻不断减小 一端（注意：电位器不应出现阻值过零，跳变现象）。用手柄转动阀门到全开位置，以开到限位开关动作 为准，用万用表测量，将接线端子上②脚①脚电阻调整到35Ω- 60Ω之间。若不正确可通过转动电位器 传动齿轮调整。
