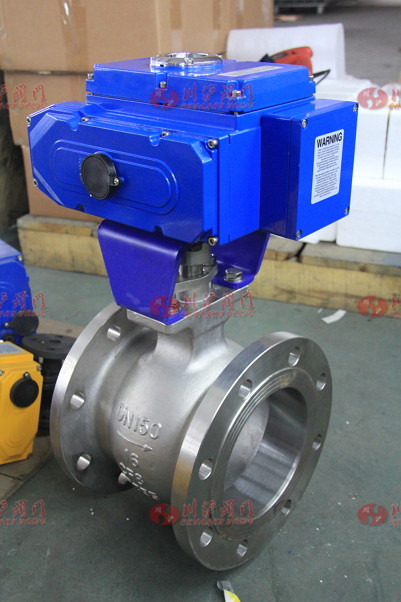

V型电动球阀接线图和调整方法

V型电动球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
V型电动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

V型电动球阀（单项AC220V）接线图 开关型带无源触点

V型电动球阀（单项AC220V）接线图 调节型输入输出信号4-20mA

V型电动球阀调整方法

V型电动球阀执行器无论是单机出厂，还是组装在调节阀上出厂，出厂前均已做调整，但是考虑到运输和安装过程中的激烈的振动、撞击等现象，因此在运行前应确认动作是否准确，如有偏差可以按照如下步骤调整好。

调试说明

1.行程限位的调整(图13，图14 )
转动手轮使执行器运动到阀门全美的位置。然后，用扳手松开限位凸轮固紧螺母，转动限位凸轮（黄色开，红色关）将其调整到恰好压下限位开关( CLS）的位置，再将限位凸轮螺母固紧。这样就设定好了执行器全关时行程限位的位置。全开时的位置同样方法设定。

2．机械限位的调整
松开机械限位螺钉的锁紧螺母，然后手动使执行器运动到全关的位置，旋转限位螺母，当其碰到里面的扇形齿轮后停止转动，再旋出两圈，后上紧锁紧螺母。这样就设定好了执行器全关时的机械限位的位置。全开时的位置可同样设定。如图1 5所示：

3. 电位器的调整
电位器在执行器中作为一种反馈信号输出，有三个输出端子，其中②脚接电位器的滑臂。①脚接执 行器开动作时，与滑臂之间的电阻不断减小一端，③脚则接执行器关闭动作时与滑臂之间的电阻不断减小 一端（注意：电位器不应出现阻值过零，跳变现象）。用手柄转动阀门到全开位置，以开到限位开关动作 为准，用万用表测量，将接线端子上②脚①脚电阻调整到35Ω- 60Ω之间。若不正确可通过转动电位器 传动齿轮调整。
