电动三通内螺纹球阀接线图和调整方法

电动三通内螺纹球阀划分为L型(Q914F)、T型(Q915F)适用于液休、气体、蒸汽等介质的配比调节与控制。是综合国内外先进技术而开发的新型三通切换型调节球阀。
Q914F、Q915F的说明
1.电动螺纹三通球阀有两座和四座密封结构,三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
2.两阀座密封电动三通球阀它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭(如流向下图A)。
3.四阀座密封电动三通球阀它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流(如流向下图B)。
4.T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。

电动三通内螺纹球阀(单项AC220V)接线图 开关型带无源触点

电动三通内螺纹球阀(单项AC220V)接线图 开关型带无源触点

电动三通内螺纹球阀(单项AC220V)接线图 调节型输入输出信号4-20mA

电动三通内螺纹球阀(单项AC220V)接线图 调节型输入输出信号4-20mA

电动三通内螺纹球阀调整方法

电动三通内螺纹球阀执行器无论是单机出厂,还是组装在调节阀上出厂,出厂前均已做调整,但是考虑到运输和安装过程中的激烈的振动、撞击等现象,因此在运行前应确认动作是否准确,如有偏差可以按照如下步骤调整好。

调试说明

1.行程限位的调整(图13,图14 )
转动手轮使执行器运动到阀门全美的位置。然后,用扳手松开限位凸轮固紧螺母,转动限位凸轮(黄色开,红色关)将其调整到恰好压下限位开关( CLS)的位置,再将限位凸轮螺母固紧。这样就设定好了执行器全关时行程限位的位置。全开时的位置同样方法设定。

电动三通内螺纹球阀调整方法

2.机械限位的调整
松开机械限位螺钉的锁紧螺母,然后手动使执行器运动到全关的位置,旋转限位螺母,当其碰到里面的扇形齿轮后停止转动,再旋出两圈,最后上紧锁紧螺母。这样就设定好了执行器全关时的机械限位的位置。全开时的位置可同样设定。如图1 5所示:

电动三通内螺纹球阀调整方法

3. 电位器的调整
电位器在执行器中作为一种反馈信号输出,有三个输出端子,其中②脚接电位器的滑臂。①脚接执 行器开动作时,与滑臂之间的电阻不断减小一端,③脚则接执行器关闭动作时与滑臂之间的电阻不断减小 一端(注意:电位器不应出现阻值过零,跳变现象)。用手柄转动阀门到全开位置,以开到限位开关动作 为准,用万用表测量,将接线端子上②脚①脚电阻调整到35Ω- 60Ω之间。若不正确可通过转动电位器 传动齿轮调整。

电动三通内螺纹球阀调整方法

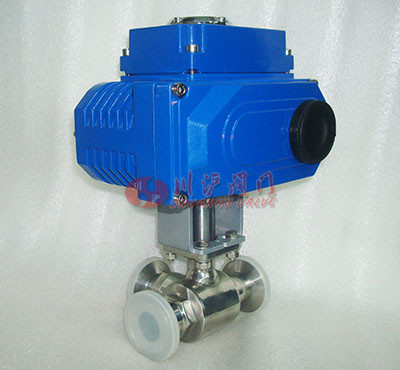

电动三通内螺纹球阀 图片

电动三通内螺纹球阀 图片
